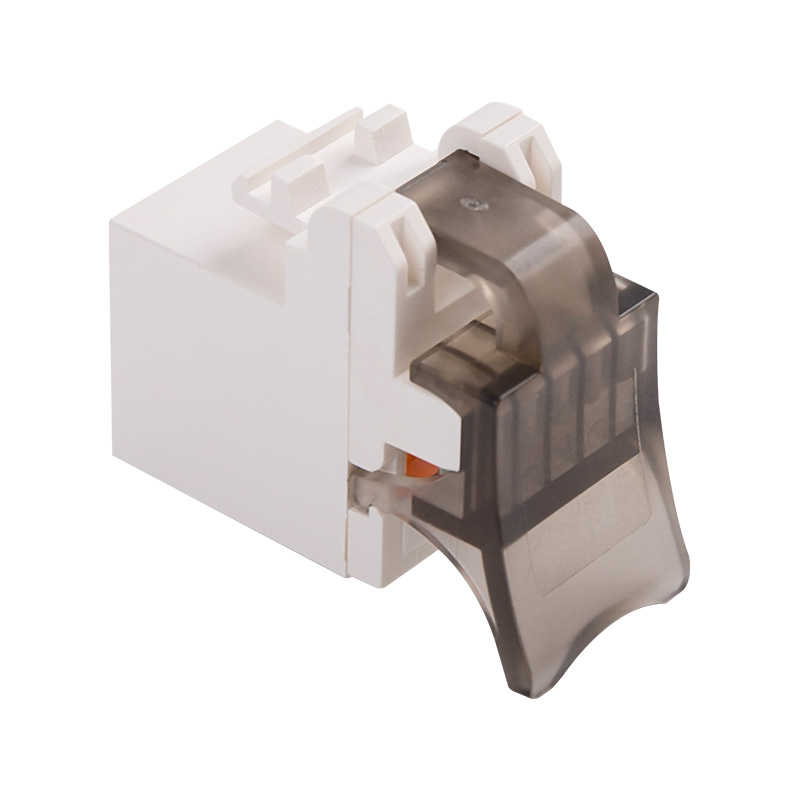

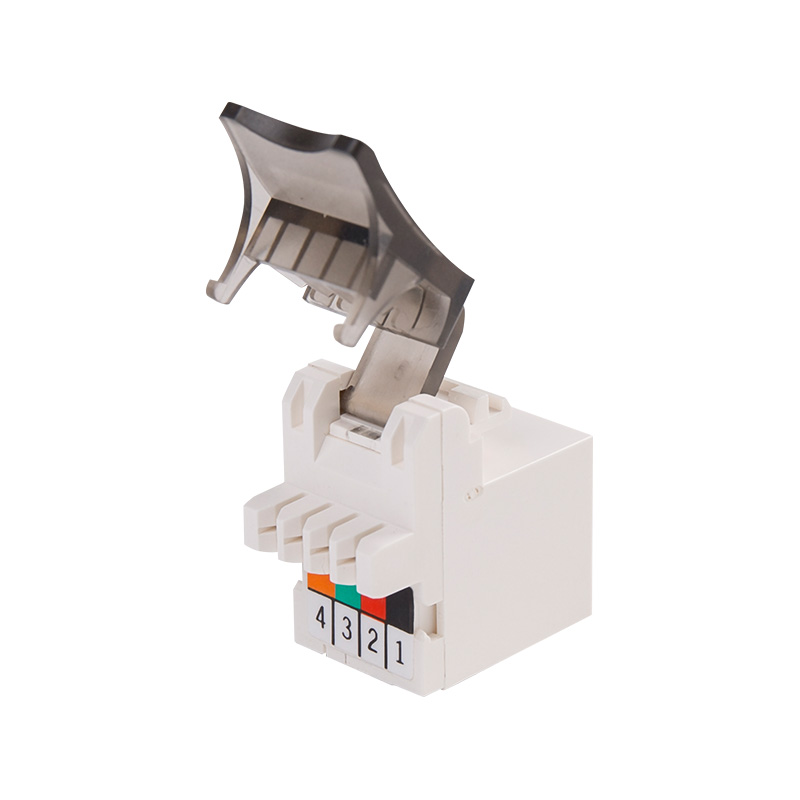

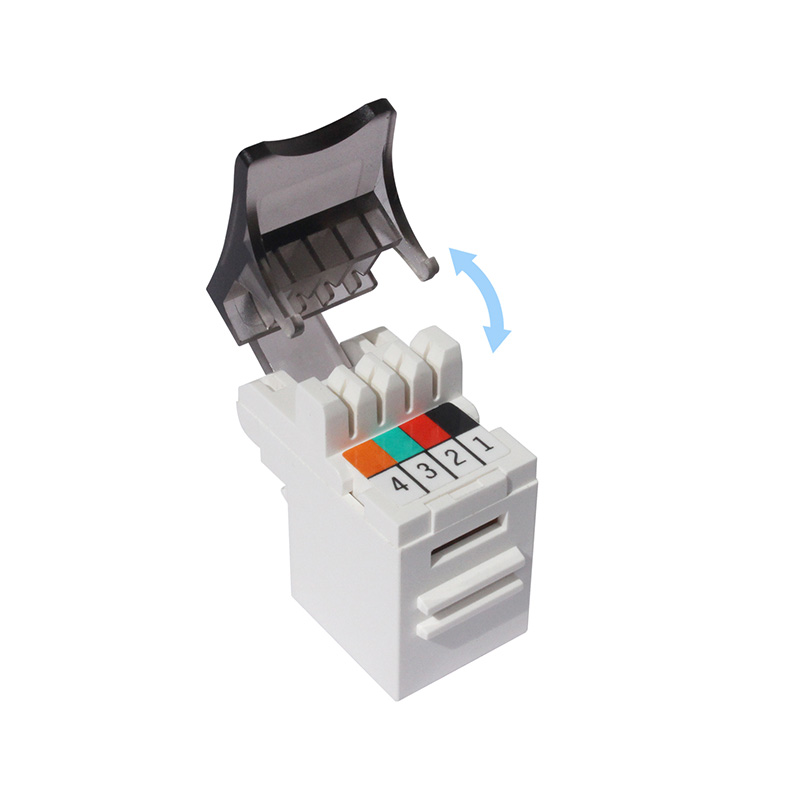

INDIVIDUEL Cat3 Keystone Jack

Hjem / Produkter / Kobbersystem / Keystone Jack / Cat3 Keystone Jack

Produktion

DETALJER

Cat3 Keystone Jack Producenter

En CAT3 Keystone Jack er en type stik, der bruges i strukturerede kablingssystemer til at afslutte og forbinde snoede parkabler, såsom dem, der bruges til telefonlinjer. "CAT3" -betegnelsen henviser til kategorien af ​​kablet, som Jack er designet til at understøtte, i dette tilfælde kategori 3. Denne type kabel er i stand til at understøtte datahastigheder op til 16 Mbps og bruges ofte til telefon- og 10 Mbps Ethernet -netværk.
Keystone Jack er en lille enhed, der kan monteres i en keystone vægplade eller patchpanel, hvilket giver en praktisk og fleksibel måde at oprette forbindelse og afbryde kabler efter behov.

1. Produktdesigngrad: Universal Connector Grad 2
2. Support 110 Værktøjs IDC-trådbindingsmetode eller værktøjsfri ledningsmetode.
3. Forbindelsesmetode: RJ11 Jack med jumper, IDC afsluttet med vandrette ledninger.
4. Miljøbehov: opfylder ROHS -standarder.
5. Forhold mellem matchende: Brug med stik i den samme standardserie
6. Anvendelig standard: Generel specifikation: YD/T 926.1-2009
Understandard: YD/T 926.3-2009
7. Tekniske parametre:
Elektriske egenskaber:
A. Frekvensområde: 1 ～ 20MHz
B. Arbejdsspænding: 125 V
C. modstå spænding: DC1000V (AC750V) 1 min. Uden sammenbrud og buende fænomen
D. isoleringsmodstand: startværdi ≥ 100mΩ
Efter konstant fugtig varmetest ≥100mΩ
Mekaniske egenskaber:
A. Indsættelsesstyrke og udtræksstyrke: Indsættelseskraften er ikke mere end 20N, og udtræksstyrken er ikke mindre end 20N
B. Effekt af forbindelsesforbindelsesenhed: 50N 60 ± 5s
C. IDC -terminal er fastgjort til 23 ~ 26AWG Twisted Pair
Holdbarhed:
A. Antallet af gange, stikket og stikket indsættes: 750 gange
B. Antal trådafslutninger: 250 gange
8.Materiale og overfladebehandling:
A. Metalmateriale:
Guldnål: Phosphor bronze guldbelagt
IDC Card Wire Terminal: Phosphor bronze nikkelbelagt
B. Ikke-metalliske materialer:
Plast: PC -polycarbonat
C. Tykkelse af guldbelagt lag: 3 ~ 50U guldbelagt
D. PCB -materiale: FR4
9. Miljøpræstation: Temperatur: -25 ～ 70 ℃ Fugtighed: ≤85% (temperatur 85 ℃ ± 3 ℃)
Salt spray -test:
A. pH -værdien af ​​saltopløsningen før forstøvning er mellem 6,5 og 7,2 (35 ± 2 ℃);
B. Saltopløsningen fremstilles med natriumchlorid (kemisk ren, analytisk ren) og destilleret eller deioniseret vand.
Dens koncentration er (5 ± 0,1)% (masseprocent);
C. Kontinuerlig forstøvning vedtages, og den anbefalede varighed er 48 timer;
D. Ved forstøvning er det nødvendigt at forhindre urenheder som olie og støv og jetfludens temperatur og fugtighed fra at påvirke arbejdet.
betingelser for rummet.
10. Oversigtstegning og maksimal størrelse kan tilpasses
11. Emballage og opbevaring: Produktet sættes i en speciel blisterpose og sættes derefter i en papkasse, og produkttilbehør placeres på samme tid, og en etiket, der angiver produktmodellen og mængden er fastgjort på øverste venstre hjørne af fronten af ​​kartonen og lægger den i kartonen. De emballerede produkter skal opbevares i et lager, hvor omgivelsestemperaturen er -5 ℃ ~ 30 ℃, den relative fugtighed er ikke mere end 70%, og der er ingen syre, alkali og andre ætsende gasser i den omgivende luft, og opbevaringsperioden er tre år.
Regelmæssig pakningsmængde: 10 kasser pr. Karton, 50 stk pr. Boks, 500 stk pr. Karton.
12. Bemærk: Produktbrugsmærke: Kunde specificeret emballage.
Siden 2005

Yuyao Simante Network Communication Equipment LLC

Yuyao Simante Network Communication Equipment Co., Ltd. er en professionel producent af strukturerede kabelløsninger og fiberoptiske produkter, der integrerer design, udvikling, salg og service.

I næsten 20 år har vi stræbt efter bedst muligt at imødekomme vores kunders behov, trække på vores erfaring og levere værdi fra starten af ​​deres online interaktion. Takket være et modent forsknings- og udviklingssystem (F&U) er den ensartede kvalitet af Simante-produkter garanteret fra designfasen. Vores virksomhed beskæftiger over 10 ingeniører og over 30 fuldtidsansatte tekniske specialister, som løbende bidrager med deres ekspertise, forbedrer kvaliteten og fremmer produktinnovation.

17+ brancheerfaring

Vores hovedprodukter omfatter stikkontaktmoduler, patchpaneler, vægmonterede frontplader, datastikkontakter og andre komponenter, der er meget anvendt inden for områder som strukturerede kabelsystemer (SCS), netværkskommunikation, smart home og automationssystemer.

Produktionsanlægget har 10 standard- og specialiserede produktionslinjer, 10 sæt fuldautomatiske sprøjtestøbemaskiner, 20 halvautomatiske sprøjtestøbemaskiner og 8 enheder af forskelligt automatisk samleudstyr, hvilket gør det muligt at opretholde en stabil årlig produktion på mere end 9 millioner enheder.

Simantes fokus på det højteknologiske marked driver deres høje kvalitetsstandarder. Vi kontrollerer ikke kun produktionsprocessen strengt, men sikrer også, at vores kunders omfattende testkrav opfyldes gennem et veletableret testsystem. Vi opretholder stabile eksportmængder til Europa, Australien, Afrika, Mellemøsten og Sydøstasien og accepterer også OEM- og ODM-ordrer.

Simante – skaber værdi sammen med dig!

Certifikatvisning

Vi har en række nationale patenter, vi har også bestået ISO9001 kvalitetsstyringssystemcertificering, og alle vores produkter er i overensstemmelse med standarderne.

  • EMC
  • Lvd
  • Tuv
  • Rohs
  • ISO
  • NÅ

Nyheder

Vores vigtigste begivenheder og udstillingsinformation.

Hvordan vælger du den bedste Cat7 Keystone-stik til din netværksopsætning? At vælge det bedste Kat 7 keystone-stik kommer ned til tre kernefaktorer: afs...
Hvordan administrerer man nemt kabler? I moderne hjemme- og kontormiljøer, rodede kabler påvirker ikke kun æstetikken, men kan ogs...
Hvad er de vigtigste anvendelser af patch ledninger? Hvad er patch ledninger, og hvad er deres funktion? Patch ledninger bruges hovedsag...
Hvad er de typiske anvendelser af patchpaneler? I moderne netværkskommunikationsteknik fungerer patchpaneler som "trafiklederen", der forbinder v...
Hvordan bruger man hankonnektorer? I moderne elektronik og industriel automation er stik essentielle komponenter til signal- og kraf...
Hvad er en frontplades rolle? I moderne industriel fremstilling, smarte hjem og hverdagsliv er konceptet " Forsideplade ...
Hvordan tilslutter man en CAT3 Keystone Jack? Cat3 Keystone Jacks er almindelige komponenter i netværkskabler og stemmekommunikationssyst...
Hvad er en 110 ledningsblok? En 110 ledningsblok er et patchpanel, der bruges i telefon- og datanetværksledninger, ofte i komm...
Hvad er en patch -ledning? I det daglige liv kommer vi ofte i kontakt med en række kabler, men Patch -ledning ...
Hvordan hjælper CAT3 Keystone Jack i et struktureret kablingsystem med at styre og vedligeholde netværksforbindelser? Cat3 Keystone Jack Brug standardiserede RJ11/RJ45-grænseflader til kategori 3-snoede parkab...
Hvad er et mandligt stik? Hvad er dens strukturer, materialer og applikationer? EN hanstik er et stik med fremspringende stifter, som normalt bruges til at parre sig med ...
Opfylder isoleringsmodstanden på den ikke -afskærmede patch -ledning stadig kravene efter den konstante fugtige varmetest? Den konstante fugtige varmetest er en ydelsestest, der bruges til at evaluere den langsigtede anv...

Udvidelse af branchekendskab

Cat3 Keystone Jacks , designet til stemme- og lavhastighedsdata-applikationer, besidder flere funktioner, der gør dem velegnede til specifikke netværksbehov. Her er nogle bemærkelsesværdige funktioner i CAT3 Keystone Jacks:
Kompatibilitet: CAT3 Keystone Jacks er designet til at være kompatible med CAT3 -kabler, der består af snoede par kobberledere. De giver et standardiseret forbindelsespunkt for CAT3 -kabler, hvilket sikrer korrekt signaloverførsel.
Keystone Design: CAT3 Keystone Jacks har et modulopbygget design, der giver dem mulighed for at passe ind i Keystone-åbninger i vægplader, patchpaneler eller overflademonteringsbokse. Dette design letter let installation, fleksibilitet og tilpasning til at skabe netværksforbindelsesløsninger.
Ledningskonfiguration: CAT3 Keystone Jacks følger typisk branchestandard T568A eller T568B ledningsordninger til opsigelse. Disse ordninger sikrer konsistens og kompatibilitet med andet netværksudstyr, hvilket muliggør let integration i eksisterende netværksinfrastrukturer.
RJ11/RJ12 Kompatibilitet: CAT3 Keystone Jacks bruges ofte med RJ11- eller RJ12 -stik. Disse stik, der ofte findes i telefonsystemer og analoge modemer, passer ind i CAT3 Keystone Jacks og giver forbindelse til stemmekommunikation.
Holdbarhed: CAT3 Keystone Jacks er bygget til at modstå regelmæssig brug og give en pålidelig forbindelse. De er konstrueret med robuste materialer og komponenter for at sikre holdbarhed og langvarig ydeevne.
Omkostningseffektiv løsning: CAT3 Keystone Jacks tilbyder en omkostningseffektiv løsning til stemmekommunikation og lavhastighedsdataapplikationer. De er billigere sammenlignet med kablingmuligheder for højere kategori, hvilket gør dem velegnede til budgetbevidste installationer.
Alsidighed: Selvom det primært bruges til stemmekommunikation, kan CAT3 Keystone Jacks også understøtte data-applikationer med lav hastighed, såsom grundlæggende internetforbindelse eller lavbåndbredde-netværksbehov. De giver en fleksibel mulighed for miljøer, der ikke kræver højhastighedsdatatransmission.
Stemmekommunikation: CAT3 Keystone Jacks bruges primært til stemmekommunikationsapplikationer, såsom telefonsystemer, intercoms og analoge modemer. De giver et pålideligt og standardiseret forbindelsespunkt for stemmesignaler.
Anvendelser af CAT3 Keystone Jacks:
Legacy Systems: CAT3 Keystone Jacks er velegnede til ældre systemer, der kræver lavere båndbredde, såsom Legacy Voice Networks eller lavhastighedsdataapplikationer. De kan bruges i miljøer, hvor opgradering til kabling af højere kategori ikke er nødvendig.
Boliganvendelser: CAT3 Keystone Jacks bruges ofte i boligindstillinger til telefonforbindelser. De giver mulighed for afslutning af telefonkabler i vægplader eller overflademonteringsbokse, hvilket giver forbindelse til fasttelefoner.
Small Office/Home Office (SOHO) Networks: CAT3 Keystone Jacks kan bruges i små kontor- eller hjemmekontornetværk, der primært kræver stemmekommunikation eller lavhastighedsdatatransmission. De giver en omkostningseffektiv løsning til grundlæggende netværksbehov.
Det er vigtigt at bemærke, at CAT3 -kabling er begrænset med hensyn til båndbredde og transmissionshastigheder. Det understøtter datahastigheder op til 10 Mbps for Ethernet -applikationer, hvilket er signifikant lavere sammenlignet med kabling af højere kategori som CAT5E, CAT6 eller CAT6A. Derfor anbefales CAT3 Keystone Jacks primært til stemmekommunikationsapplikationer og situationer, hvor lavhastighedsdatatransmission er tilstrækkelig.
Sammenfattende tilbyder CAT3 Keystone Jacks kompatibilitet med CAT3-kabler, et modulopbygget design til nem installation og support til stemme- og lavhastighedsdata-applikationer. De leverer en omkostningseffektiv løsning til miljøer, der ikke kræver højhastighedsdatatransmission og bruges ofte i telefonsystemer, analoge modemer og grundlæggende netværksopsætninger.
