Hvordan vælger du den bedste Cat7 Keystone-stik til din netværksopsætning?

At vælge det bedste Kat 7 keystone-stik kommer ned til tre kernefaktorer: afskærmningstype (STP vs. FTP), konnektortermineringsstil (værktøjsløs vs. punch-down) og kompatibilitet med dit kabels ledermåler . Få det rigtige, og dit netværk vil konsekvent ramme Kat 7's nominelle 600 MHz-båndbredde over løb op til 100 meter. Afsnittene nedenfor opdeler hvert beslutningspunkt med specifikke specifikationer, sammenligninger og vejledning i den virkelige verden.

Hvad gør en Keystone Jack "Kat 7-kompatibel"

Kat 7 er en ISO/IEC 11801 Klasse F-standard, ikke en TIA/EIA-standard, hvilket betyder, at specifikationsdetaljerne adskiller sig fra de mere almindelige Cat5e/Cat6-klassifikationer. Et ægte Cat7 keystone-stik skal opfylde følgende minimumsydelsesgrænser:

Læg mærke til det Cat7 kræver fuld afskærmning på hver komponent , inklusive selve keystone-jackstikket. Enhver donkraft mærket "Cat7", men som mangler individuel par afskærmning plus en samlet fletning, opfylder ikke standarden, uanset markedsføringskrav.

Afskærmningstyper: Hvorfor S/FTP ikke er til forhandling for Cat7

Cat7 kabler bruger en S/FTP (Screened Foiled Twisted Pair) konstruktion: Hvert af de fire par er individuelt folieviklet, og så er hele bundtet omsluttet af en flettet skærm. En Cat7 keystone jack skal fortsætte den afskærmningsvej ubrudt. Her er, hvad hver afskærmningsetiket faktisk betyder:

• FTP / ScTP – Kun enkelt samlet folie. Velegnet til Cat6A, utilstrækkelig til Cat7.
• S/FTP – Individuelle par folier plus ydre fletning. Minimum påkrævet for Cat7.
• SF/FTP – Individuelle par folier plus ydre fletning plus ydre folie. Overstiger Cat7-kravene; almindeligvis brugt til industrielle eller højinterferensmiljøer.

Et knækket skjold ved termineringspunktet fungerer som en antenne, der inviterer til EMI-indgang. I praksis alien crosstalk (AXT) kan øges med op til 30 dB hvis skjoldet ikke er ordentligt jordet ved stikket - nok til at slå et 10GBase-T link helt offline.

Jording af skjoldet korrekt

Et afskærmet stik er kun nyttigt, hvis det er jordet i den ene ende (patchpanelet eller vægpladesiden). Jording i begge ender skaber en jordløkke. Se efter stik med et integreret metalhus, der klipses direkte til et jordet patchpanelramme - dette eliminererer behov for en separat pigtail-jordledning og reducerer installationsfejl.

GG45 vs. TERA: Valg af det rigtige Cat7-stikformat

Cat7 bruger ikke en standard RJ45-grænseflade. To stiksystemer dominerer, og at vælge det forkerte betyder at købe inkompatible patch-kabler og frontplader:

For de fleste hjemmelaboratorier og implementeringer af små virksomheder, GG45 er det praktiske valg fordi eksisterende RJ45 patch-kabler stadig vil fungere på Cat6A-ydelsesniveauer, mens native Cat7 patch-kabler låser op for hele 600 MHz-båndbredden.

Opsigelsesstil: Værktøjsmindre vs. Punch-Down

Hvordan du afslutter kablet i stikket påvirker både installationstid og langsigtet pålidelighed. Cat7 keystone-stik kommer i primære termineringsstile:

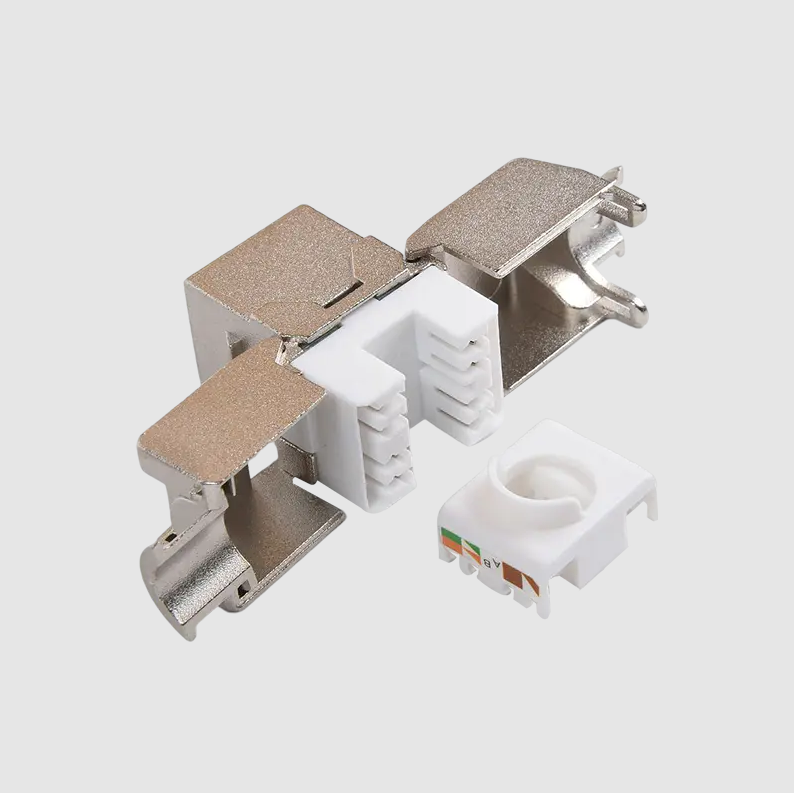

Opsigelse uden værktøj (IDC Clip).

Ledere indsættes i mærkede slidser, og en hætte snappes ned, skærer og får kontakt på samme tid. Fordelene omfatter hurtigere installation (typisk under 2 minutter pr. stik når det først er øvet), kræves der ikke et nedstansningsværktøj og mindre risiko for overkørende ledere. Afvejningen er lidt højere pris pr. enhed og mindre velkendt fornemmelse for erfarne installatører, der er vant til traditionelle metoder.

Punch-Down (110-stil) opsigelse

Et 110 punch-down-værktøj driver hver leder ind i en IDC-slot. Denne metode er industristandarden inden for struktureret kabling og foretrækkes af fagfolk, der udføres patchpanelarbejde med store mængder. For Cat7 skal du sikre dig, at dit punch-down-værktøj har en lav-påvirkning indstilling — overdreven kraft kan beskadige folieskjoldet på individuelle par, hvilket forringer selve den beskyttelse, du har betalt for.

Hvilken skal du vælge?

• DIY eller små løb (1-10 stik): Værktøjsfrit er hurtigere og undgår omkostningerne ved et kvalitetspunch-down-værktøj.
• Professionelle eller store løb (20 stik): Punch-down med et kalibreret værktøj giver mere ensartede resultater i skala.
• Eftermontering eller trange pladser: Værktøjsløse donkrafte har typisk en mere kompakt rygprofil, der er nemmere at arbejde med bag lavvandede vægbokse.

Ledermålerkompatibilitet: Tilpasning af jackstikket til dit kabel

Cat7-kabler er fremstillet i solid-core og strandede varianter, der kræver et forskelligt IDC-kontaktdesign:

• Solid leder (22-24 AWG): Standard for in-wall runs. IDC-kontakter gennemborer isoleringen leje på massiv ledning. Brug ikke kun snoede jackstik med solidt kabel - kontaktvingerne kan ikke sidde korrekt, hvilket forårsager intermitterende kontinuitet.
• Strandet leder (26–28 AWG): Brugge til patch ledninger. Strandede IDC-kontakter har en bredere spalte til at gribe flere filamenter. Brug af et solid-only jack på et snoet kabel fører til høj kontaktmodstand og signaltab.
• Dobbeltklassificeret stik (22–26 AWG): Accepter begge ledertyper. Anbefales, når du er usikker på kabelspecifikationer eller bygger et blandet miljø.

Kontroller altid, at AWG-området, der er trykt på jackhuset, passer til dit kabels ledermåler, før du køber det.

Ledningskonfiguration: T568A vs. T568B

Kat 7 keystone-stik understøtter både T568A og T568B ledningsskemaer. Ordningen i sig selv påvirker ikke præstationen - Det, der betyder noget, er konsistens på tværs af hvert stik, patchpanel og patch-ledning i samme løb. Blanding af T568A i den ene ende med T568B i den anden skaber et crossover-kabel, som ikke vil fungere med standard netværksswitches.

• T568B er den mest almindelige i nordamerikanske kommercielle installationer.
• T568A er foretrukket i offentlige og nogle internationale installationer og er påkrævet af ANSI/TIA-570-C til boligledninger.

De fleste Cat7-stik indeholder farvekodede ledningsdiagrammer for begge skemaer på kroppen eller i emballagen. Vælg en og dokumenter dit valg - dette beskytter alle, der udfører vedligeholdelse år senere.

Nøglespecifikationer ved tjek før køb

Brug denne tjekliste, når du vurderer enhver Cat7 keystone jack-liste eller datablad:

1. Nominel båndbredde: Skal være ≥ 600 MHz. Alt lavere er Cat6A eller derunder.
2. Afskærmning: S/FTP-konstruktion med et ledende hus, der passer til et jordet panel.
3. Indføringstab ved 600 MHz: Bør være ≤ 0,4 dB pr. ISO/IEC 11801-kanalmodellen.
4. NEXT (Near-End Crosstalk) ved 600 MHz: Se efter værdier ≥ 60 dB for margen over minimum.
5. Returtab ved 600 MHz: ≥ 15 dB er en praktisk tærskel for 10GBase-T pålidelighed.
6. Lederudvalg: Bekræft, at det matcher dit kabels AWG (typisk 22–24 AWG for solid in-wall Cat7).
7. Parringscyklusser: Kvalitetsstik er klassificeret til ≥ 750 indsættelser. Budgetenheder angiver ofte kun 200.
8. Kontaktbelægning: Forgyldte kontakter (≥ 50 µin) modstår oxidation og bevarer lav kontaktmodstand over tid.

Almindelige installationsfejl, der forringer Cat7-ydelsen

Selv den højeste jack kan underpræstere, hvis den installeres forkert. Dette er de hyppigste fejl:

• Overdreven drejning ved afslutning: Cat7 tillader maksimalt 13 mm (0,5 tommer) af ikke-snoet leder ved stikket. Hvis dette overskrides, øges krydstale og kan mislykkes i en kanalcertificeringstest.
• Ikke at opretholde tørpløkken på skjoldet: Når skærmet kabel føres gennem hulrum i væggen, skal du efterlade en lille løkke for at forhindre, at fugt suges langs fletningen ind i donkrafthuset.
• Overspænding af kabelbindere: Komprimering af S/FTP-kabel ved bøjninger deformerer de individuelle par folier, hvilket skaber impedansdiskontinuiteter. Brug velcrolukninger i stedet for plastiklynlåse på Cat7-løb.
• Minimum bøjningsradius brud: Cat7 kabel har en minimum bøjningsradius på 8× kabeldiameteren (typisk ~60 mm for kabel med en diameter på 7,5 mm). Snævrere bøjninger forårsager refleksioner, der fejler test for returtab.
• Blanding af skærmede og uskærmede komponenter: Brug af et Cat7-stik på et uskærmet Cat6A-kabel, eller omvendt, ophæver skærmningsfordelene og skaber jorddiskontinuiteter.

hvornår skal man vælge Cat7 Keystone Jacks vs. Cat6A

Cat7 infrastruktur koster nogenlunde 20-35 % blot end en tilsvarende Cat6A installation. Denne præmie er berettiget i specifikke scenarier, men unødvendig i andre:

Test af din Cat7-terminering efter installation

En felttester er den eneste måde at bekræfte, at en Cat7-kanal opfylder specifikationerne. Grundlæggende wiremap-tester er utilstrækkelige - de måler ikke frekvensdomæneparametre. Brug en tester, der kan Niveau IIIe eller Niveau IV nøjagtighed (i henhold til IEC 61935-1) for at certificere en Cat7-kanal. Nøgletest ved køre:

• Wiremap: Verificerer pin-kontinuitet og fravær af krydsede, splittede eller omvendte par.
• Insertion tab sweep (op til 600 MHz): Bekræfter, at signaldæmpningen forbliver inden for Cat7-kanalgrænsen over hele frekvensområdet.
• NÆSTE og NÆSTE: Crosstalk-målinger, der fanger problemer med ikke-snoede ledere ved jack-termineringspunktet.
• Skjold kontinuitet: Bekræfter, at dræntråden eller fletningen er forbundet ende-til-ende uden kortslutning til lederparrene.

Hvis en kanal svigter, er de mest almindelige syndere overdreven afvikling af jackstikket, en beskadiget folie eller en manglende skærmjordforbindelse - alt kan adresseres ved at genterminere jackstikket i stedet for at udskifte kabelføringen.
