Cat3 Keystone Jacks er almindelige komponenter i netværkskabler og stemmekommunikationssystemer, især i ældre telefonsystemer eller lavhastighedsdatanetværk. Mens moderne netværk i stigende grad bruger kategori 5E, kategori 6 eller kabling med højere specifikationer, forbliver forståelse af, hvordan man korrekt forbinder en CENT3-keystone-jack, der er afgørende i visse stemmeanvendelser eller ældre systemer. Korrekt installation sikrer ikke kun pålidelig signaltransmission, men undgår også unødvendig fejlfinding i fremtiden.
Cat3 Keystone Jack: Forståelse af dens formål og konstruktion

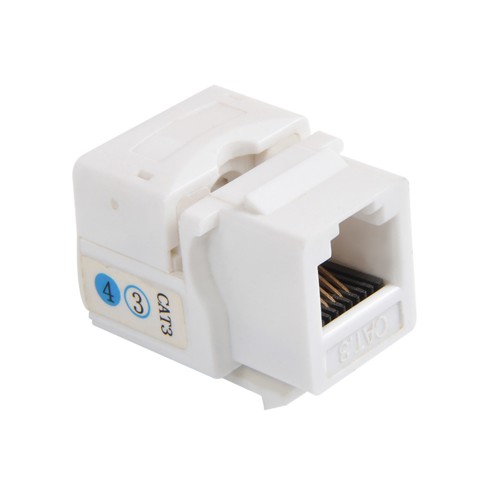

A Cat3 Keystone Jack er en modulær jack, der typisk er installeret i et patchpanel, vægplade eller overflademonteringsboks. Dens primære funktion er at fungere som et forbindelsespunkt mellem kategori 3-kabling af snoede par (normalt to eller fire par) og patch-ledninger eller udstyrskabler.
Konstruktion: En Keystone Jack har et RJ-11 (til telefonlinjer) eller RJ-45 (til Ethernet) -stik på den ene ende og isoleringsfortrængningsstik (IDC) terminaler i den anden ende til at forbinde de snoede-pairledere.
Formål: Kategori 3 -kabler og jacks blev oprindeligt designet til at understøtte dataoverførsel op til 10 Mbps, men i dag bruges de oftest til stemme (telefoni) applikationer.
Trin til tilslutning af en Cat3 Keystone Jack
Korrekt tilslutning af en Cat3 Keystone Jack er en præcis proces, der ofte kræver brugen af et nedbørsværktøj.
1. forberedelse
Før du begynder at oprette forbindelse, skal du sikre dig, at du har følgende værktøjer og materialer:
- Cat3 Keystone Jack
- Kategori 3 Twisted-Pair-kabel (eller kategori 5E/CAT6-kabel til stemme)
- Punch-down værktøj (typisk 110-type eller Krone-type)
- Ledningsstrippere
- Kabelbånd eller velcro (til kabelstyring)
2. stripping og styring af ledninger
Ved hjælp af trådstrippere, striber forsigtigt ca. 1-1,5 inches af den ydre kabeljakke, og sørg for ikke at skade den indre isolering.
Untwist de snoede par, udretning og adskillelse af hver leder.
3. Bestem ledningsstandarden
Bagsiden af en CAT3 Keystone Jack har typisk farvekodning trykt på den for at guide dig om, hvordan du forbinder ledningerne. Til stemme- og dataforbindelser bruges ofte to ledningsstandarder: T568A og T568B.
For stemmeapplikationer (mest almindelige med CAT3): Mens du enten kan følge T568A eller T568B-datastandarderne, i enkle telefonsystemer, er det kun almindeligt at forbinde de to par, der er to par (blå/hvidblå og orange/hvid-orange) eller kun de par, du har brug for.
Nøgle tip: Uanset hvilken standard du vælger (A eller B), skal du sørge for at opretholde konsistens i hele dit ledningsprojekt.
4. slåede forbindelser
Placer ledningerne i de tilsvarende IDC -hak i henhold til farvekodningen på Jack (T568A eller T568B).
Brug et krympningsværktøj til at trykke lodret ned på hver ledning. Krympningsværktøjet indlejrer ledningen i stikket, mens den samtidig afskærer enhver overskydende ledning.
Sørg for, at hver ledning er sikkert gennemboret gennem isoleringen og tilsluttet.
5. Test og ryddighed
Når du har afsluttet forbindelsen, skal du bruge en netværkstester (eller en simpel telefonlinjetester) til at kontrollere forbindelsen for kontinuitet, hvilket sikrer, at alle trådpar er korrekt tilsluttet og fri for shorts eller åbnes.
Bøj kablerne forsigtigt og brug kabelbånd eller velcro til at organisere og fastgøre dem til at reducere belastningen på Keystone Jack -forbindelsespunkterne.
Knap Cat3 Keystone Jack i vægplade eller patchpanel.
Mens CAT3 Keystone Jacks primært tjener traditionel stemmekommunikation eller applikationer med lav hastighed, er korrekt installation grundlæggende for pålideligheden af hele kabelsystemet. Ved at følge standard ledningsprocedurer og bruge de rigtige værktøjer kan du sikre, at dit CAT3 -kablingsystem er stabilt og let at administrere. Husk, konsistente ledningsstandarder og grundig test er nøglen til en vellykket installation.
