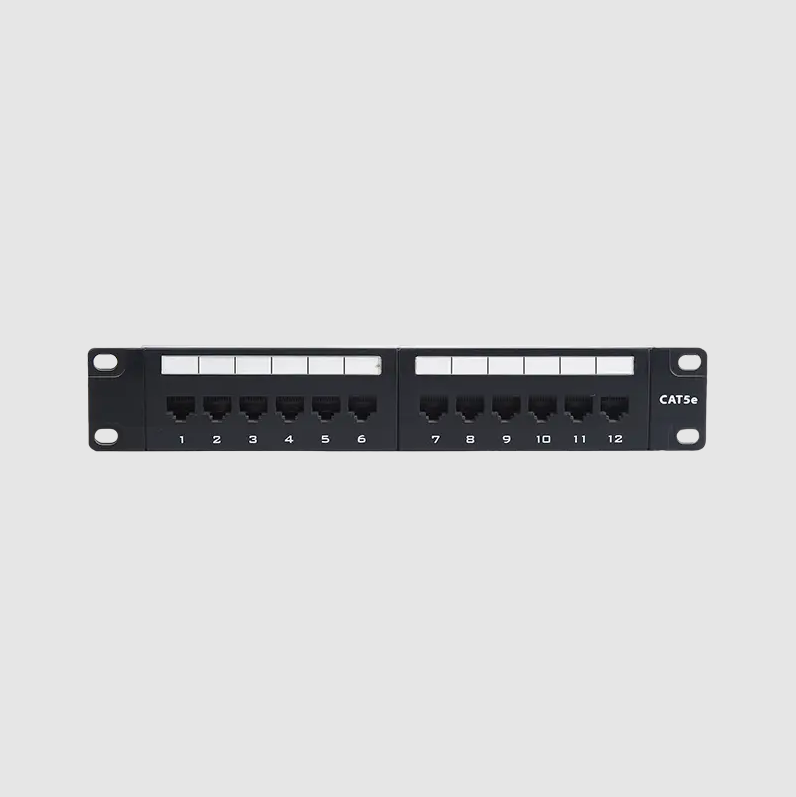

Hastigheden af en Cat5e patch panel afhænger primært af, om den fuldt ud understøtter linkydelsen af Cat5e-standarden. Under korrekt installation og med kvalificerede produkter kan et Cat5e patchpanel stabilt understøtte en dataoverførselshastighed på 1000Mbps (Gigabit Ethernet), med en linkbåndbredde på 100 MHz, hvilket fuldt ud opfylder behovene for de fleste virksomheds-LAN'er, overvågningssystemer og små til mellemstore datakommunikationsscenarier.
Faktisk transmissionsydelse understøttet af Cat5e patchpaneler
Fra et standardperspektiv er Cat5e patch panel er ikke en enhed, der udelukkende bestemmer "hastighed", men snarere en nøglekomponent i et permanent link. I henhold til TIA/EIA-568 standarden:
- Nominel båndbredde: 100MHz
- Maksimal understøttet hastighed: 1000BASE-T (1 Gbps)
- Maksimal enkeltledslængde: 100 meter (inklusive patch-ledninger)
Så længe Cat5e-patchpanelet opfylder standarderne for returtab, near-end crosstalk (NEXT) osv., vil det ikke blive en ydeevneflaskehals for gigabit-netværk.
Ydeevne af Cat5e patchpaneler i Gigabit-netværk
I praktiske implementeringer bruges Cat5e patchpaneler almindeligvis i følgende scenarier:
- Kontorstrukturerede kabelsystemer
- Enterprise Access Layer Switch-kabling
- Sikkerhedsovervågning og lavspændingsudstyrsrum
- Små til mellemstore netværk som skoler og hoteller
Tager man et typisk kontornetværk som et eksempel: Ved at bruge et Cat5e patchpanel Cat5e netværkskabler en gigabit switch, kan den målte interne netværks filoverførselshastighed nå over 900 Mbps, næsten umuligt at skelne fra et Cat6 patch panel i et gigabit miljø.
Cat5e patchpanel vs. Cat6 patchpanel Hastighedssammenligning
| Sammenligningselement | Cat5e Patch Panel | Cat6 Patch Panel |
| Nominel båndbredde | 100MHz | 250 MHz |
| Fælles hastighed | 1 Gbps | 1 Gbps / 10Gbps (short distance) |
| 100m Gigabit support | Stabil | Stabil |
| 10 Gbps support | Ikke anbefalet | ≤55 meter |
| Omkostninger | Lavere | Højere |
Når de vælger et patchpanel, er mange brugere bekymrede over forskellene mellem Cat5e og Cat6. Det kan ses, at i et gigabit netværksmiljø er hastigheden på et Cat5e patchpanel helt tilstrækkelig. Den største forskel ligger i potentialet for fremtidige opgraderinger til 10 Gbps.
Nøglefaktorer, der påvirker Cat5e-patchpanelets hastighed
Selv når du bruger Cat5e patchpaneler, påvirker følgende faktorer direkte den endelige netværksydelse:
- Afslutningsproces: Forkert ledningsføring øger krydstale markant.
- Patch Panel Quality: Har det bestået Fluke test og certificering?
- Samlet linkkompatibilitet: Netværkskabler, moduler og patchkabler skal alle være Cat5e eller højere.
- Konstruktionsmiljø: Undgå stærk elektrisk interferens og overdreven bøjning.
Selv med Cat5e patchpaneler oplever links, der bruger kobberbeklædte aluminiumskabler, ofte et fald på 10-20 % i gennemløbet.
Er Cat5e Patch Panel egnet til nuværende implementering?
Fra et hastighedsperspektiv, hvis dine behov er:
- Bruger primært gigabit-netværk i de nuværende og næste 3-5 år
- Prioritering af omkostningseffektivitet og stabilitet
- Lille netværksstørrelse eller følsom over for opgraderingsomkostninger
Så forbliver Cat5e patchpaneler et meget praktisk valg. Opgradering til Cat6 eller Cat6A er kun nødvendig, når der er klare planer for 10 Gigabit-adgang eller datacenterscenarier med høj tæthed.
I betragtning af både standardparametre og praktiske applikationer kan Cat5e patchpaneler pålideligt understøtte netværkshastigheder på 1000 Mbps under standardiserede kabelforhold og stadig have praktisk værdi i almindelige kontor- og lavspændingsprojekter. Valg af et kvalificeret Cat5e patchpanel og overholdelse af standardiserede installationsprocedurer vil sikre, at hastigheden ikke bliver en flaskehals for netværkets ydeevne.
