Hvad er netværksfrontplade og -typer

A netværks frontplade er et vægmonteret panel installeret i hjem, kontorer og datacentre, der giver en ren, sikker grænseflade til tilslutning af netværkskabler – såsom Ethernet eller fiberoptik – til strukturerede kabelsystemer. Det fungerer som det synlige endepunkt for kabler i væggen og accepterer keystone-stik eller moduler, der forbinder interne ledninger til porte, der vender mod brugeren. I stedet for at efterlade kabler blotlagte eller løst terminerede, organiserer og beskytter en netværksfrontplade forbindelser, mens den leverer en professionel finish. Tilgængelige i single-port til 6-port eller flere konfigurationer, frontplader er en grundlæggende komponent i enhver struktureret netværksinstallation.

Hvad er en Netværks frontplade

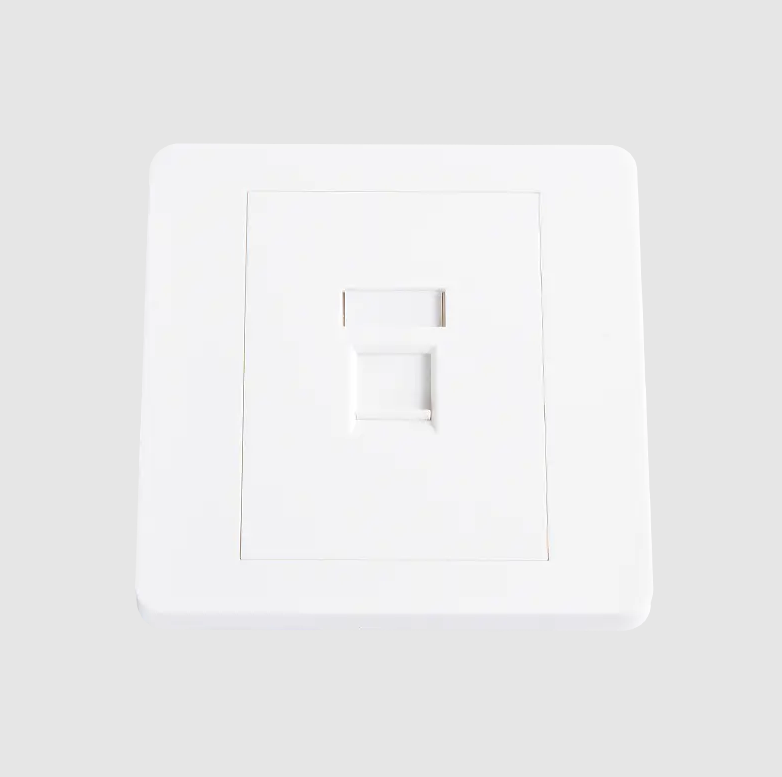

En netværksfrontplade er en flad plade - typisk lavet af plastik eller metal - der monteres flugtende mod en væg eller overflade og rummer et eller flere keystone-stik, RJ45-porte eller fiberadaptere. Den forbinder de strukturerede kabler i væggen til enheder som computere, telefoner eller switches gennem en simpel plug-in-grænseflade.

Frontplader bruges i bolignetværk, kommerciel it-infrastruktur og industrielle miljøer. De monteres i vægdåser (også kaldet bagbokse), der sidder forsænket i væggen, hvilket giver installationen et færdigt udseende. En vigtig forskel er, at selve frontpladen ikke terminerer ledninger - den funktion hører til keystone jack indsat i frontpladens porte.

Almindelige applikationer omfatter:

• Ethernet-dataudtag i kontorer og hjem
• Telefonforbindelsespunkter
• Fiberoptiske afslutningspaneler på vægge
• Audio/video signal distribution i konferencelokaler
• USB- og HDMI-vægudtag i smarte bygninger


Hovedtyper af Netværks frontplades

Netværksfrontplader kommer i flere forskellige typer, som hver passer til forskellige kabelstandarder, portantal og installationsmiljøer. At forstå forskellene hjælper med at sikre det rigtige valg til et givet projekt.

1. Keystone frontplade (modulær frontplade)

Den mest udbredte type, keystone frontplader accepter udskiftelige keystone-stik i et snap-in-format. Denne modularitet gør det muligt for den samme frontplade at understøtte Ethernet (Cat5e, Kat 6, Cat6A), koaksial-, fiber-, USB- eller HDMI-stik blot ved at ændre det indsatte modul. Portantal varierer typisk fra 1 til 6 porte pr. frontplade.

Keystone frontplader foretrækkes i kommercielle installationer, fordi de tillader fremtidige opgraderinger uden at udskifte hele stikkontakten - kun keystone-stikket skal udskiftes.

2. Frontplade med fast port

Frontplader med faste porte har integrerede, ikke-aftagelige porte indbygget direkte i pladen. Disse er almindelige i ældre telefoninstallationer og billigere boligprojekter. Selvom de er mindre fleksible end keystone-typer, er de ofte mere økonomiske til engangsinstallationer, hvor kabeltypen ikke ændres.

3. Fiberoptisk frontplade

Disse frontplader er designet specielt til fiberoptiske kabler og rummer LC-, SC-, ST- eller MTP/MPO-adaptere. De bruges i højhastighedsmiljøer som f.eks. datacentre, universitetscampusser og virksomhedsbackbones, hvor dataoverførselshastigheder overstiger 10 Gbps . Fiberfrontplader skal beskytte de optiske stik mod støv og fysisk beskadigelse, så de omfatter typisk støvhætter eller lukkede porte.

4. Overflademonteret frontplade

Hvor skæring i vægge ikke er praktisk - såsom i ældre bygninger, betonkonstruktioner eller midlertidige installationer - er overflademonterede frontplader fastgjort direkte til vægoverfladen i stedet for forsænket i den. De kommer med en indbygget bagboks og er hurtigere at installere, dog lidt mere fremtrædende visuelt.

5. Gulvkasse / Undergulvs frontplade

Anvendes i åbne kontorer og konferencelokaler, monteres gulvboksfrontplader i hævede gulve eller betongulve. De leverer data, strøm og AV-forbindelser på skrivebordsniveau uden vægrouting. En enkelt gulvboks kan rumme 4 til 12 porte , der kombinerer Ethernet-, strøm- og multimedieudtag i én enhed.

6. Multimedie/kombinations frontplade

Multimediefrontplader rummer blandede signaltyper i en enkelt plade – for eksempel ved at kombinere RJ45 Ethernet-porte, HDMI, USB-A og 3,5 mm lydstik. Disse er især populære i moderne konferencelokaler, klasseværelser og hjemmebiografopsætninger, hvor der er behov for flere tilslutningstyper på én stikkontakt.

Sammenligning af almindelige netværkspaneltyper

Nøglekomponenter i et netværkspanelsystem

En komplet frontpladeinstallation involverer flere komponenter, der arbejder sammen:

• Frontplade krop : Den ydre plade i standardstørrelser såsom UK single (86×86mm), UK double (86×146mm), eller US 1-gang / 2-gang formater
• Keystone-stik : Snap-in-moduler, der terminerer Cat5e, Cat6, Cat6A eller fiberkabler og accepterer RJ45-stik eller fiberstik
• Bagboks / vægboks : Et forsænket hus monteret inde i væggen, som frontpladen skrues fast på
• Portetiketter / ikoner : Identifikationsmarkører, farvekodede eller tekstmærkede, for at skelne data-, stemme- eller AV-porte
• Støvhætter : Beskyttelsesdæksler til ubrugte porte, især kritiske i fiberoptiske applikationer

Netværks frontplade Standarder og kabelkategorier

Ydeevnen af en netværksfacade-installation er kun så god som de kabler og keystone-stik, der bruges i den. Frontplader skal matches til den kabelkategori, der installeres:

• Cat5e : Understøtter op til 1 Gbps ved 100MHz; velegnet til de fleste bolig- og basale kommercielle netværk
• Cat6 : Understøtter op til 1 Gbps ved 250MHz med bedre krydstaleydelse; udbredt i moderne kontorinstallationer
• Cat6A : Understøtter op til 10 Gbps ved 500MHz ; kræves til højdensitetsmiljøer og PoE-applikationer
• Kat8 : Understøtter op til 40 Gbps at 2000MHz over short distances; used in data center top-of-rack applications
• Fiber (OM3/OM4/OS2) : Understøtter 10G til 100G over længere afstande; kræver fiberspecifikke keystone-adaptere

Standardorganer som TIA-568 (Nordamerika) og ISO/IEC 11801 (international) definerer kanalydelseskrav, som frontplader og jackstik skal opfylde for at opnå certificerede strukturerede kabelinstallationer.

Sådan vælger du den rigtige netværksoverflade

Valget af den korrekte frontplade afhænger af flere praktiske faktorer:

Havnetælling

Bestem, hvor mange forbindelser der er nødvendige på hvert sted. En standard skrivebordsarbejdsstation kræver typisk 2 porte (én data, en ekstra eller stemme), mens en AV-station i klasseværelset kan have brug for 4-6 porte. Undgå at overspecificere for at holde væggennemføringer håndterbare.

Installationsmiljø

Til nybyggeri eller renovering tilbyder in-wall keystone frontplader den reneste finish. For eksisterende bygninger, hvor vægføring ikke er mulig, eliminerer overflademonteringsmuligheder behovet for at føre kabler gennem vægge. Industrielle og udendørs miljøer kræver IP-klassificerede (f.eks. IP44 eller IP55) frontplader med støv- og fugtbeskyttelse.

Kabeltype og hastighedskrav

Match keystone-stik til den kabelkategori, der køres. Installation af Cat6A-stik i en Cat5e-infrastruktur spilder investeringer, mens montering af Cat5e-stik i en Cat6A-installation skaber en ydeevne flaskehals ved udgangen – det svageste led definerer kanalens maksimale hastighed.

Æstetiske og regulatoriske standarder

I regulerede miljøer, såsom sundhedspleje eller offentlige faciliteter, skal frontplader muligvis overholde specifikke farvekodningsstandarder eller brandklassificerede vægmonteringskrav. Kommercielle rum specificerer ofte en ensartet finish (hvid, elfenben eller børstet stål) for at matche indretningsstandarder.

Netværksfrontplade vs. patchpanel: nøgleforskelle

Et almindeligt forvirringspunkt er at skelne en netværksfrontplade fra et patchpanel. Selvom begge afslutter struktureret kabling, er deres roller meget forskellige:

• Forsideplade : Installeret ved brugerens slutpunkt (skrivebord, væg, gulv); giver 1-6 porte pr. lokation; forbinder slutenheder til kabler i væggen
• Patch panel : Installeret i netværksracket eller telekommunikationsrummet; konsoliderer alle kabelføringer i væggen (ofte 24 til 48 porte pr. panel ); forbindes til switches via patch-kabler

Tilsammen danner frontpladen og patchpanelet de to ender af en struktureret kabelkanal, hvor det vandrette kabel i væggen løber mellem dem.

Praktiske installationstips

Korrekt installation sikrer både ydeevne og lang levetid:

1. Tag altid afsted mindst 30 cm kabelslæk inde i bagboksen for at give mulighed for gen-terminering, hvis et stik svigter
2. Oprethold pardrejning så tæt på keystone-jack-afslutningspunktet som muligt - afvikling af mere end 13 mm (0,5 tommer) forringer Cat6- og Cat6A-ydelsen
3. Mærk hver port tydeligt på både frontpladen og den tilsvarende patchpanelport ved hjælp af et konsekvent nummereringssystem (f.eks. F1-D1 = Etage 1, Skrivebord 1)
4. Brug støvhætter på ubrugte keystone-åbninger for at forhindre ophobning af affald inde i bagkassen
5. Ved fiberinstallationer skal alle stik rengøres med passende værktøj før testning; forurenede fiberender er de hovedårsagen til fiberforbindelsesfejl
6. Test hver afsluttet stikkontakt med en kabelcertificerer (ikke kun en kontinuitetstester) for at bekræfte, at kanalen opfylder den påkrævede TIA- eller ISO-standard
