Hvad er et patchpanel vs switch?

Patch Panel vs Switch: Det direkte svar

A patch panel er en passiv struktureret kabelkomponent, der afslutter og organiserer netværkskabler, mens en netværksswitch er en aktiv elektronisk enhed, der modtager, behandler og videresender data mellem tilsluttede enheder. Når man sammenligner patchpanel vs switch, er kerneforskellen enkel: et patchpanel transmitterer eller behandler ikke data alene, mens en switch indeholder kredsløb, der læser indgående data og dirigerer dem til den korrekte destinationsport.

Et patchpanel sidder typisk på det fysiske lag af et netværk og giver et fast mærket forbindelsespunkt for vandret kabling, der løber fra vægudtag, keystone-stik eller en netværksfrontplade tilbage til et ledningsskab eller udstyrsrum. En switch, derimod, forbindes til patchpanelet gennem korte patch-kabler, og det er switchen, der faktisk tillader flere enheder på netværket at udveksle data. Fordi et patchpanel ikke har nogen aktiv elektronik, kræver det ikke strøm, mens en switch har brug for en elektrisk forsyning for at fungere. Det er nyttigt at erkende denne forskel, når man planlægger et struktureret kabelsystem, da patchpaneler og switche generelt spiller komplementære roller i stedet for at erstatte hinanden.

Hvad er et patchpanel, og hvordan virker det

Kernefunktion af et patchpanel i et struktureret kabelsystem

Et patchpanel er et fladt, rack-monteret eller vægmonteret panel, der holder en række keystone-jack-porte på sin forside. Hver port på fronten af ​​panelet svarer til et forbindelsespunkt på panelets bagside, hvor den indgående vandrette kabling afsluttes ved hjælp af en IDC-punch-down-metode, almindeligvis efter en 110 eller Krone-stil afslutning. Denne opsætning giver installatører mulighed for at organisere mange individuelle kabelføringer på én mærket, overskuelig placering i stedet for at efterlade løse kabler spredt rundt i et stativ eller udstyrsrum. Patchpaneler er også bygget til at understøtte standard T568A- eller T568B-ledningssekvensen, der bruges i de fleste kobberstrukturerede kabler, hvilket holder ledningsrækkefølgen ensartet over en hel installation.

Patch Panel Form Factors: Punch Down, RJ45 og Kat 6 modeller

Patch panel produkter kommer i flere almindelige former. A patch panel slå ned model afsluttes ved at trykke hver leder ind i en IDC-slot med et punch-down-værktøj, som er den mest almindelige termineringsmetode for kobberpatchpaneler. A Patch Panel RJ45 stil refererer til selve de fremadvendte porte, som accepterer standard RJ45-stik fra patch-kabler. A Patch Panel Cat6 eller Cat6A-modellen er bygget til at matche kravene til båndbredde og krydstale for Cat6- eller Cat6A-kabler og er generelt parret med matchende Cat6- eller Cat6A-keystone-stik. A blank patch panel sendes uden forudinstallerede stik, hvilket gør det muligt for en installatør at indsætte keystone-stik efter eget valg port for port, hvilket er nyttigt, når et stativ har brug for en blanding af kobber- og fiberforbindelser.

Mindre installationer bruger nogle gange en Patch Panel boks i stedet for en komplet rackmonteret enhed. En patch panel boks er et kompakt kabinet, der rummer et begrænset antal porte, der ofte bruges i hjem, små kontorer eller overflademonterede steder, hvor et fuldt 19 tommer rack ikke er praktisk. Diagrammet nedenfor viser, hvordan patch panel porttællinger generelt skaleres fra små til store installationer.

Ovenstående diagram viser fire af de mest almindelige patch-panelportkonfigurationer, der findes i strukturerede kabelinstallationer: 8 porte, 12 porte, 24 porte og 48 porte modeller. 24 port og 48 port patch panel Enheder vælges typisk til telerum og udstyrsstativer, der skal afslutte et større antal vandrette kabelføringer, der kommer fra individuelle arbejdsområder. Mindre 8-ports og 12-ports patchpanelenheder er ofte velegnede til kompakte ledningsskabe, hjemmekontorer eller filialer, hvor der kun kræves et begrænset antal netværksdråber. Valget af det rigtige portantal afhænger hovedsageligt af antallet af kabeltab, der er planlagt for en placering, sammen med en vis mulighed for fremtidig udvidelse, da tilføjelse af kapacitet senere normalt betyder, at man installerer et ekstra patchpanel i stedet for at udvide et eksisterende. Mange installatører vælger en patch-panelstørrelse, der er et niveau større end det nuværende krav, så reserveporte forbliver tilgængelige til nye enheder eller omarrangerede arbejdsområder.

Hvad er en netværksswitch, og hvordan adskiller den sig fra et patchpanel

Switchfunktioner: Aktiv datavideresendelse og portintelligens

En netværksswitch er en aktiv enhed, der forbinder flere enheder på et lokalt netværk og videresender data mellem dem. Internt vedligeholder en switch en tabel over enhedsadresser, der er lært fra trafik, der passerer gennem dens porte, som den bruger til kun at sende indgående data til den port, hvor destinationsenheden er placeret, i stedet for at udsende dem overalt. Dette kræver kontinuerlig elektrisk strøm, og mange switche understøtter også Power over Ethernet, der leverer strøm til tilsluttede enheder såsom kameraer eller trådløse adgangspunkter gennem det samme kabel, der bruges til data. I et typisk udstyrsstativ sidder switchen tæt på patch-panelet, og korte patch-kabler med RJ45-hanstik-ender forbinder specifikke patch-panelporte til specifikke switch-porte, og danner den aktive forbindelse, der bringer et struktureret kabelsystem til live.

Fordi switchen er den komponent, der faktisk flytter data, er det switchen, ikke patchpanelet, der bestemmer, hvor hurtigt enheder kan kommunikere, og hvor mange enheder der kan tilsluttes på én gang. Et patchpanel tilføjer eller fjerner ikke tilgængelige netværksforbindelser af sig selv; det giver simpelthen et stabilt termineringspunkt, så kabler ikke skal køres igen, hver gang en enhed flyttes eller udskiftes. Denne adskillelse mellem passiv kabelstyring og aktivt netværksudstyr er en af ​​hovedårsagerne til, at strukturerede kabelsystemer bruger begge komponenter sammen i stedet for at forbinde enheder direkte i en switch.

Patch Panel vs Switch: Side-by-Side funktionel sammenligning

Tabellen nedenfor opsummerer de vigtigste funktionelle forskelle mellem et patchpanel og en netværksswitch i et struktureret kabelsystem.

Radardiagrammet ovenfor sammenligner et patchpanel og en netværksswitch på tværs af fem funktionelle dimensioner ved at bruge en illustrativ bedømmelsesskala fra 1 til 5 i stedet for præcise målte data. Et patchpanel scorer højt på kabelorganisering, fysisk lagstabilitet og strømuafhængighed, da det er en passiv komponent, der organiserer kabling uden at skulle bruge strøm eller udføre nogen databehandling. En netværksswitch scorer derimod højt på netværksintelligens og rimeligt godt på skalerbarhed, fordi den aktivt læser data og dirigerer trafik til den rigtige port. Patchpanelet scorer lavt på netværksintelligens, da det ikke indeholder elektroniske kredsløb, mens switchen scorer lavt på strømuafhængighed, fordi det afhænger af en kontinuerlig strømforsyning for at fungere. Set under ét illustrerer sammenligningen, hvorfor patchpaneler og switche normalt bruges som komplementære komponenter inden for det samme strukturerede kabelsystem i stedet for som erstatning for hinanden.

Hvordan patchpaneler og switche arbejder sammen i et struktureret kabelsystem

I et typisk struktureret kabelsystem er et patchpanel og en netværksswitch forbundet i rækkefølge i stedet for at konkurrere om det samme job. Den generelle vej, som en enkelt netværksforbindelse følger, baseret på almindelig praksis, der henvises til i TIA/EIA-568-C retningslinjer for struktureret kabling og BICSI Telecommunications Distribution Methods Manual, ser sådan ud:

1. Kabler til arbejdsområdet forbinder en enhed, såsom en computer, til en stikkontakt i væggen eller en netværksplade udstyret med et RJ45 keystone-stik.
2. Vandret kabelføring løber fra frontpladen tilbage til et ledningsskab eller telecomrum, generelt inden for en anbefalet maksimal længde på omkring 100 meter.
3. Den vandrette kabling afsluttes på bagsiden af ​​et patch-panel ved hjælp af en punch down IDC-metode, almindeligvis efter en 110 eller Krone-stil afslutning.
4. En kort patch-ledning, udstyret med RJ45-hanstik-ender, forbinder forsiden af ​​en patch-panelport til en port på en nærliggende netværksswitch.
5. Switchen videresender derefter data mellem denne forbindelse og resten af ​​netværket, inklusive eventuelle backbonekabler, der forbinder flere telekomrum sammen.

Denne lagdelte tilgang er en kerneidé bag en struktureret kabelsystem : hver struktureret kabelsystemkomponent, inklusive patchpanelet, keystone-stik, frontplader og patch-kabler, har en defineret rolle, som gør en netværkskabelløsning nemmere at vedligeholde og omkonfigurere sammenlignet med ad-hoc punkt-til-punkt ledninger. Når en enhed skal flyttes eller udskiftes, kan en installatør normalt bare skifte en kort patchledning ved patchpanelet eller kontakten i stedet for at trække nyt kabel gennem vægge eller lofter. Nedenstående diagram sammenligner båndbreddekapacitet på tværs af almindelige kabelkategorier, der bruges med strukturerede kabelprodukter.

Dette linjediagram sammenligner den relative båndbreddekapacitet forbundet med tre almindelige strukturerede kablingskategorier, der henvises til i TIA/EIA-568-C dokumentation: Cat5e, Cat6 og Cat6A. Cat5e-kabler er generelt vurderet til omkring 100 MHz båndbredde, Cat6-kabler udvider det til omkring 250 MHz, og Cat6A-kabler øger den nominelle båndbredde yderligere til cirka 500 MHz. Fordi et patchpanel normalt er bygget til at matche en specifik kabelkategori, er et Cat6A patchpanel parret med Cat6A keystone-stik og Cat6A-kabler nødvendigt for at gøre brug af den højere båndbredde vist i højre side af skemaet. Blanding af kabelkategorier inden for det samme link, for eksempel ved at kombinere Cat6A-kabler med et Cat5e patchpanel, begrænser generelt hele linket til ydeevnen af ​​den lavere klassificerede kategori. Af denne grund er patchpanelet, keystone-stik, frontplader og patch-ledninger, der bruges på tværs af et struktureret kabelsystem, normalt specificeret til den samme kabelkategori for at opretholde ensartet ydeevne.

Ud over kabelkategorien afhænger den overordnede skala af et struktureret kabelsystem også af størrelsen af ​​den facilitet, der skal tilsluttes. Søjlediagrammet nedenfor viser generelle referencetal for, hvordan havnetal har tendens til at skalere på tværs af forskellige typer installationer.

Søjlediagrammet ovenfor præsenterer illustrative referencetal for typiske porttællinger, der bruges på tværs af forskellige typer af strukturerede kabelinstallationer, lige fra små kontorer til datacenterracks. En lille kontorinstallation bruger normalt omkring 24 porte, som normalt kan betjenes af en enkelt patchpanelenhed. Et mellemstort kontorgulv skalerer ofte mod 48 porte, nogle gange opdelt på tværs af to patchpanelenheder monteret i samme rack. Virksomhedsgulve og større faciliteter kan flyttes ind i 96-ports-området, mens datacenterracks, der håndterer mange serverforbindelser, kan kræve 144 porte eller mere, hvilket ofte opnås ved at stable flere patchpanelenheder med høj tæthed. Disse tal er generelle planlægningsreferencer snarere end faste krav, da det faktiske portantal, der er nødvendigt i ethvert struktureret kabelsystem, afhænger af det specifikke antal arbejdsområder, udstyrsforbindelser og vækstplaner for anlægget.

Valg af patchpanelkomponenter: Keystone-stik, frontplader og RJ45-stik

Keystone-jackstik og frontplader som komponenter til strukturerede kablingsprodukter

Et patchpanel fungerer sjældent alene. Den er typisk parret med en familie af relaterede strukturerede kablingsprodukter, herunder keystone-stik, frontplader og patch-kabler, der tilsammen danner en komplet netværkskablingsløsning. Blandt keystone jack-producenter omfatter almindelige modultyper:

• Keystone jack cat6-moduler, der bruges til standard gigabit kobberforbindelser ved arbejdsområdets stikkontakt.
• RJ45 keystone jack-porte, der er kompatible med de fleste tomme patch-paneler og frontpladehuse.
• Net Keystone Jack-stil moduler, designet til enten værktøjsfri eller punch down-terminering afhængigt af installatørens præference.
• Netværksfrontplade- og frontpladehuse, fås i enkeltport-, dualport- og multiport-layouts for at matche en Patch Panel 24 Port eller større backbone-konfiguration.

Frontpladeproducenter tilbyder generelt både muligheder for planmontering og overflademontering, så den samme keystone-jackstik kan installeres i gipsvæg, i en hævet gulvboks eller på overfladen af ​​en væg, afhængigt af bygningstypen. Fordi en frontplade simpelthen er et hus til et eller flere keystone-stik, afhænger den faktiske elektriske ydeevne af forbindelsen stadig af, at frontpladens keystone-stik matcher den samme kabelkategori, som bruges af patchpanelet og kabler bagved.

Matchende patchpanelporte med RJ45-stik og patch-kabler

På forsiden af patchpanelet accepterer hver port et standard RJ45-stik. De patch ledninger, der bruges til at lave disse forbindelser, nogle gange omtalt i stenografi som Patch Panel patches , er korte fabriks- eller feltterminerede kabler udstyret med et RJ45-hanstik i hver ende. RJ45-stikproducenter producerer typisk disse stik, så de matcher Cat5e-, Cat6- eller Cat6A-specifikationerne, og at vælge et stik, der er klassificeret til samme kategori som patchpanelet og keystone-stikkene, hjælper med at undgå en utilsigtet flaskehals i forbindelsen. Det er værd at bemærke, at begrebet patchpanel også optræder i ikke-relaterede sammenhænge, ​​såsom patchpanel til billydsystemer, som refererer til forstærkerledningsfordelingspaneler i køretøjer; at brugen ikke er relateret til de netværksstrukturerede kablingspatchpaneler, der er beskrevet i denne vejledning. At arbejde med etablerede Patch Panel-producenter, der også producerer matchende keystone-stik, frontplader og RJ45-stik, kan forenkle indkøb, da kabelkategorien, farvekodningen og termineringsstilen er mere tilbøjelige til at være konsistente på tværs af hele det strukturerede kabelsystem.

Isometrisk visning: Anatomi af et stativmonteret patchpanel

Det isometriske diagram ovenfor er en forenklet skematisk illustration af et rack-monteret patchpanel, beregnet til at vise det generelle layout af dets hovedkomponenter i stedet for en nøjagtig teknisk tegning af en specifik model. Forsiden af ​​panelet indeholder en række keystone jack-porte, som er hvor individuelle netværkskabler termineres ved hjælp af RJ45 keystone jack-stik. Et monteringsbeslag langs siden af ​​panelet gør det muligt at fastgøre det i et standard 19" udstyrsstativ, og holder panelet på linje med andet rackmonteret udstyr såsom en netværksswitch. På bagsiden af ​​panelet bruges IDC-punch-down-terminaler, som almindeligvis følger en termineringsmetode i 110- eller Krone-stil, til at forbinde de indgående vandrette kabler til hver keystone-jack-port. En etiket eller ID-strimmel nær de forreste porte er typisk inkluderet, så hver port kan nummereres, hvilket hjælper med kabelhåndtering og fejlfinding, når patchpanelet er installeret i et strømførende struktureret kabelsystem.

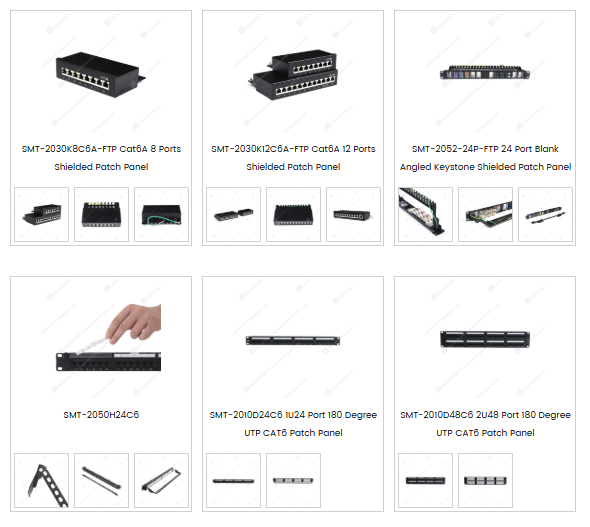

Billedet nedenfor viser et repræsentativt udvalg af patchpanel- og frontpladekomponenter.

Billedet ovenfor viser en række patchpanel- og frontpladekomponenter, herunder afskærmede Cat6A patchpaneler i 8 porte og 12 porte konfigurationer, et 24 port blankvinklet keystone skærmet patch panel og UTP Cat6 patch paneler i 24 porte og 48 porte 180 graders konfigurationer. Blank patch panel-modeller accepterer individuelle keystone-stik efter installatørens valg, hvilket gør det muligt for et enkelt patch-panel-chassis at understøtte forskellige jack-typer, såsom Cat6 keystone-stik eller fiberadaptere, inden for det samme rack-rum. Produkter med patchpanelbokse, vist sammen med de rackmonterede enheder, bruges typisk til mindre installationer, hvor kun en håndfuld netværksdråber skal organiseres uden for et komplet udstyrsstativ. På tværs af alle disse patch-panelformater forbliver RJ45 keystone jack-porte det fælles termineringspunkt for standard kobberstrukturerede kabler, mens bagsiden af ​​hver enhed generelt accepterer en IDC-punch down-terminering for de indgående kabelføringer. At vælge mellem 8 porte, 12 porte, 24 porte og 48 porte patch panel muligheder kommer generelt ned til antallet af kabeldråber, der afsluttes i et givet stativ eller ledningsskab.
