Hvad er et fiberoptisk patchpanel, og hvordan fungerer det?

Et struktureret kabelsystem er en stogardiseret netværksinfrastruktur, der bruger patchpaneler, keystone-stik, frontplader og stik til at organisere tale-, data- og fiberoptiske forbindelser inde i en bygning eller et datacenter. I stedet for at føre individuelle kabler direkte til slutenheder, dirigerer et struktureret kabelsystem kabler til centraliserede distributionspunkter, såsom et patchpanel eller fiberdistributionspanel, hvor forbindelser kan testes, omarrangeres eller udvides uden at forstyrre resten af ​​netværket. Denne tilgang er defineret af bredt refererede standarder, herunder ANSI/TIA-568 and ISO/IEC 11801 , som specificerer ydeevnekrav for kobberkategorier såsom Cat5e, Kat 6 og Cat6a, samt testkriterier, der henvises til for fiberoptiske konnektorer. Et veltilrettelagt struktureret kabelsystem kombinerer typisk en netværkskabelløsning bygget af kobberpatchpaneler, RJ45 keystone-stik, netværksfrontplader og fiberoptiske patchpaneler, der alle arbejder sammen om at understøtte Ethernet-, tale- og videotrafik. Fordi disse komponenter generelt følger almindelige mekaniske standarder, kan strukturerede kabelprodukter fra forskellige produktionsserier normalt blandes i det samme rack eller vægskab, hvilket forenkler langsigtet vedligeholdelse og fremtidige opgraderinger.

Fiberoptiske patchpaneler spiller en central rolle i denne ramme, når et netværk skal strække sig ud over længdegrænserne for kobberkabler eller kræver yderligere båndbredde til backbone og datacenterforbindelser. Et fiberoptisk patchpanel, nogle gange kaldet et ODF patchpanel eller fiberdistributionspanel, er det punkt, hvor indgående fiberoptiske kabler splejses eller forbindes til patchkabler, der fortsætter til switches, servere eller andet netværksudstyr. Afsnittene nedenfor ser på, hvordan strukturerede kablingskomponenter vælges, hvordan et fiberoptisk patchpanel typisk er konfigureret, og hvilken installationspraksis, der hjælper med at holde både kobber- og fiberoptiske segmenter af en netværkskabelløsning kørende pålideligt over tid.

Kernekomponenter i et struktureret kabelsystem

Et struktureret kabelsystem er generelt organiseret i et lille antal komponentkategorier, der hver er fremstillet til at opfylde definerede mekaniske og elektriske krav. Tabellen nedenfor opsummerer de primære strukturerede kablingssystemkomponenter, der henvises til i denne artikel, inklusive patchpaneltyper, keystone-stik, frontplader og konnektorhardware. At forstå rollen for hver enkelt struktureret kabelproduktkomponent hjælper installatører med at vælge kompatible dele og hjælper facility managers med at planlægge kapacitet til fremtidig vækst. I de fleste kommercielle installationer er disse komponenter kombineret inde i et vægmonterings- eller rackmonteret kabinet, med kabler ført gennem dedikerede styringsbakker for at reducere belastningen på stik.

Fiberoptisk patchpaneldesign, portkonfigurationer og rackmonteringsmuligheder

Et fiberoptisk patchpanel og en optisk distributionsramme, ofte forkortet til ODF-panel, beskriver nært beslægtet udstyr, der bruges til at organisere fiberforbindelser, selvom begreberne nogle gange bruges lidt forskelligt på tværs af regioner og leverandører. I almindelig brug refererer et fiberpatchpanel til et kompakt rackmonterings- eller vægmonteringskabinet, der rummer et begrænset antal porte, der typisk bruges i et telecomrum, et gulvfordelingsskab eller et lille datacenter. Et ODF-panel beskriver normalt en større ramme, ofte med flere aftagelige bakker, der bruges på et centralkontor, hovedenden eller større datacenter til at håndtere højere fiberantal. Både en fiber ODF og et standard fiberpanel udfører den samme underliggende funktion, som er at beskytte fusionssplejsninger eller konnektoriserede fiber, distribuere indgående og udgående fiberkerner og give et stabilt, mærket punkt til test og patching. Fordi terminologien varierer, rådes købere, der vurderer et fiberdistributionspanel, generelt til at bekræfte portantal, bakkekonfiguration og forbindelsestype i stedet for at stole på produktnavnet alene.

Fiberoptiske patchpaneler er almindeligvis fremstillet i 12, 24, 48 og 96 kernekonfigurationer, med nogle fiberoptiske patchpaneldesigns med høj tæthed, der understøtter endnu højere tal for datacenterapplikationer. Portantal er normalt tilpasset til rackenhedens højde på kabinettet, da hver 1U rackplads typisk kan rumme et defineret antal adapterpositioner afhængigt af adaptertype og bakkedesign. Et 24-ports fiberoptisk patchpanel er et almindeligt valg til mindre telekomrum og FTTH-distributionspunkter, mens højere portantal oftere vælges til datacenter- og centralkontor-backbone-applikationer. Rackmonterede fiberoptiske patchpaneldesign er beregnet til installation i et standard 19 tommer udstyrsstativ, mens vægmonterede versioner bruges i mindre rum, såsom gulvfordelingsbokse eller FTTH-adgangspunkter, hvor et komplet stativ ikke er praktisk.

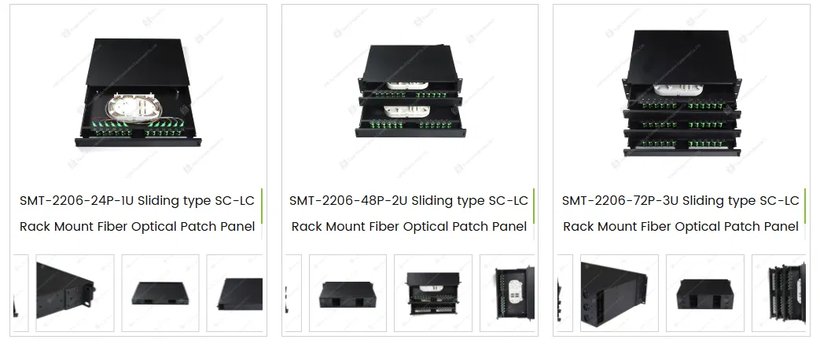

Billedet ovenfor viser en fiberoptisk patchpanelserie fremstillet af Yuyao Simante Network Communication Equipment Co., Ltd., som illustrerer, hvordan porttæller skalerer med kabinetshøjde. 1U-versionen rummer 24 porte, 2U-versionen rummer 48 porte, og 3U-versionen rummer 72 porte, efter et glidende skuffedesign, der tillader frontbakken at strække sig udad til splejsning, lapning og vedligeholdelse uden at fjerne panelet fra stativet. Hver enhed bruger SC- eller LC-adaptere monteret på frontpanelet med splejsningsbakker og fiberstyringsfunktioner inde i skuffen for at hjælpe med at beskytte fiberbøjningsradius og reducere risikoen for fiberskade under service. Denne type glidende type SC LC fiber patch panel ODF er beregnet til at forenkle flytninger, tilføjelser og ændringer i miljøer, hvor teknikere har brug for gentagen fysisk adgang til splejsninger og konnektorer. Rackmonterede fiberoptiske patchpanelprodukter af denne art installeres typisk i telekomrum, datacentre, ISP-centralkontorer og FTTH-distributionspunkter, hvor der er behov for organiseret, brugbar fiberterminering.

Båndbreddeydelse af kobberkablingskategorier, der bruges med Keystone-stik og patchpaneler

Kobberstrukturerede kablers ydeevne er defineret af kategoriklassificeringer, der er etableret i henhold til ANSI/TIA-568 og ISO/IEC 11801, som specificerer en minimumsfrekvensbåndbredde for hver kabel- og tilslutningshardwarekategori. I henhold til disse standarder er Kategori 5e-kabler klassificeret til 100 MHz , Kategori 6 kabler er klassificeret til 250 MHz , Kategori 6a kabler er klassificeret til 500 MHz , og Kategori 8 kabler er klassificeret til 2000 MHz . Fordi et patchpanel, et Cat6 keystone-stik og et RJ45-keystone-stik alle er en del af den samme kanal, skal hver komponent i linket, fra patchpanelets cat6-port til keystone-jackstikket cat6-afslutningen til RJ45-hanstikket i udstyrets ende, opfylde eller overstige kategoriklassificeringen, for at linket kan fungere efter hensigten. Diagrammet nedenfor illustrerer, hvordan båndbreddekapaciteten øges på tværs af disse kategorier, hvilket hjælper med at forklare, hvorfor mange virksomhedsnetværkskablingsløsninger er skiftet mod kategori 6 og kategori 6a hardware til nye installationer. At vælge patchpanel og keystone-jack-hardware, der er klassificeret til samme eller højere kategori end det installerede kabel, er en almindelig praksis blandt producenter og installatører af strukturerede kabelprodukter, da uoverensstemmende komponenter kan begrænse den opnåelige båndbredde af hele linket.

Ovenstående diagram sammenligner minimumsbåndbreddevurderingen af fire almindelige kobberkablingskategorier som defineret af ANSI/TIA-568 og relateret ISO/IEC 11801-dokumentation. Kategori 5e, der stadig findes i mange ældre kontorinstallationer, understøtter en båndbredde på 100 MHz og er generelt forbundet med Gigabit Ethernet ved standard kabellængder. Kategori 6 fordobler dette tal til 250 MHz og kan understøtte 10 Gigabit Ethernet over kortere kanallængder, hvilket er en af ​​grundene til, at Cat6 keystone-jackstik og patchpanel cat6-hardware forbliver bredt specificeret i nye netværkskablingsløsningsprojekter. Kategori 6a udvider båndbredden til 500 MHz og tilføjer strammere kontrol af alien crosstalk, hvilket tillader 10 Gigabit Ethernet at køre over hele 100 meter kanallængde, der tillades af standarden. Kategori 8, vurderet til 2000 MHz, er hovedsageligt beregnet til meget korte datacenterforbindelser frem for almindelige kontorkabler. Fordi båndbreddekravene har en tendens til at stige, efterhånden som netværk opgraderes, leder mange facility managers efter patchpanel- og keystone-jack-producenter, hvis produktlinjer tilbyder en klar opgraderingsvej fra Cat6 til Cat6a hardware inden for samme fodaftryk.

Konnektortyper til fiberoptiske patchpaneler: SC, LC, FC og ST

Fiberoptiske patchpaneler er bygget op omkring et lille antal standardiserede konnektor- og adaptertyper, oftest SC, LC, FC og ST. SC-konnektorer bruger en push pull-låsemekanisme og en relativt stor 2,5 millimeter ferrule og forbliver almindelige i telekommunikations- og virksomhedsfiberdistributionspanelapplikationer. LC-konnektorer bruger en mindre 1,25 millimeter ferrule med en lignende låsestil, som tillader omtrent det dobbelte af porttætheden af ​​SC-konnektorer inden for den samme panelbredde, hvilket gør LC til et hyppigt valg til højdensitets fiberoptiske patchpanel-datacenterdesign. FC-konnektorer bruger en gevindkobling, der giver en sikker mekanisk forbindelse og er stadig specificeret i nogle eksterne anlægs- og testmiljøer, hvor vibrationsmodstand er en prioritet. ST-konnektorer bruger en fjederbelastet twist-låsemekanisme og var historisk almindelige i tidlige multimode fiberoptiske patch-paneler, selvom nyere projekter oftere specificerer SC- eller LC-hardware.

Optisk ydeevne for disse konnektortyper vurderes almindeligvis i forhold til kriterier, der henvises til i Telcordia GR-326-CORE og IEC 61753-1, som beskriver testmetoder for indføringstab, returtab og mekanisk holdbarhed af single-mode fiberoptiske konnektorer. Publicerede branchebenchmarks, der refereres til på tværs af flere konnektorproducenter, beskriver almindeligvis typiske maksimale indsættelsestab i området på ca. 0,2 til 0,3 dB for fabriksterminerede SC-, LC- og FC-stik under normale sammenkoblingsforhold. Returtabsydelse er ofte benchmarked til 50 dB eller højere for UPC polerede stik og 60 dB eller højere for APC polerede stik, baseret på samme kategori af offentliggjorte kilder. Mekanisk holdbarhed er ofte benchmarked ved minimum 500 parringscyklusser under Telcordia GR-326-CORE stil holdbarhedstest. Disse tal repræsenterer almindeligt refererede industribenchmarks snarere end garanterede værdier for et specifikt produkt, da den faktiske ydeevne kan variere afhængigt af producent, ferrulekvalitet og felthåndtering.

Ovenstående diagram viser almindeligt refererede benchmarks for maksimalt indsættelsestab i decibel for SC-, LC-, FC- og ST-konnektortyper baseret på offentliggjorte industritestkriterier såsom Telcordia GR-326-CORE. SC-, LC- og FC-stik er ofte forbundet med benchmarks for maksimalt indsættelsestab nær 0,3 dB, når de er korrekt termineret og sammenkoblet under normale forhold. ST-konnektorer, som er afhængige af en twist lock-kobling snarere end en push pull eller gevindgrænseflade, er oftere forbundet med en lidt højere typisk benchmark nær 0,5 dB på grund af forskelle i justeringstolerance. Lavere indføringstab betyder generelt, at mindre optisk signal går tabt ved hvert forbindelsespunkt, hvilket bliver mere betydningsfuldt i fiber ODF og fiberdistributionspanelapplikationer, der inkluderer flere splejsnings- og patchpunkter langs et enkelt link. Disse tal er generelle industribenchmarks snarere end specifikationer, der er garanteret for en bestemt batch af konnektorer, og de faktiske resultater afhænger af ferrul poleringskvalitet, rengøringspraksis og parringscyklusantal. Netværksdesignere, der planlægger et fiberpatchpanel til en lang backbone-kørsel, eller et datacenterlayout med fiberoptisk patchpanel med høj tæthed, inddrager ofte kumulativt indsættelsestab på tværs af alle forbindelsespunkter i deres samlede linkbudgetberegninger.

Skalerbar porttæthed i rackmonteret fiberoptisk patchpaneldesign

Rackmonterede fiberoptiske patchpanelkabinetter er typisk dimensioneret i standard rackenheder, almindeligvis forkortet 1U, 2U eller 3U, med portantal skalering i henhold til hvor mange adapterpositioner og splejsningsbakker der passer inde i hver enhed af lodret rackplads. Serien af ​​glidende bakke fiberoptiske patchpaneler, der refereres til tidligere i denne artikel, følger dette mønster og tilbyder en 24 port konfiguration i et 1U kabinet, en 48 port konfiguration i et 2U kabinet og en 72 port konfiguration i et 3U kabinet. Denne form for skalering gør det muligt for en facilitet at planlægge kablingskapacitet på forhånd, ved at vælge et 24-ports rackmonteret fiberoptisk patchpanel til et mindre telecomrum eller et panel med højere portantal til et datacenters backbone uden at ændre det overordnede paneldesign eller adaptertype. Fordi hver ekstra rackenhed tilføjer et proportionalt antal porte i dette design, kan planlæggere estimere fremtidige kapacitetsbehov ud fra rackpladsbudget i stedet for at evaluere en helt anden fiberpanelproduktlinje for hver projektstørrelse.

Diagrammet ovenfor viser, hvordan portantal skalaer med rackenhedshøjde for en repræsentativ glidende bakke fiberoptisk patchpanelserie baseret på 1U-, 2U- og 3U-konfigurationerne, der henvises til i denne artikel. 1U-kabinettet rummer 24 porte, 2U-kabinettet rummer 48 porte, og 3U-kabinettet rummer 72 porte, hvilket afspejler en proportional stigning på 24 porte for hver ekstra rackenhed i højden i dette særlige glidende skuffedesign. Denne form for forudsigelig skalering er nyttig, når man sammenligner en fiberpatch-paneloption med alternative paneltyper, der kan pakke porte mindre effektivt, eller som mangler en glidende bakke til splejsningsadgang. Faciliteter med begrænset rackplads foretrækker ofte højere porttæthed pr. rackenhed, da det reducerer antallet af indkapslinger, der er nødvendige for at afslutte et givet fiberantal. Samtidig kræver paneler med meget høj porttæthed omhyggelig intern fiberstyring for at hjælpe med at bevare minimal bøjningsradius, så portantal er kun én faktor, der skal vejes sammen med splejsningsbakkedesign og kabelføringsfunktioner, når man vælger et fiberfordelingspanel.

Industrieltrends, der former struktureret kabling og installation af fiberdistribution

Efterspørgslen efter strukturerede kablingssystemkomponenter, herunder patchpaneler, keystone-stik og fiberoptiske patchpaneler, er blevet formet i de seneste år af den fortsatte udvidelse af datacentre, cloud-infrastruktur og fiber til hjemmet. Ifølge en industrimarkedsundersøgelsesrapport blev det globale marked for strukturerede kabler anslået til at overstige 20 milliarder amerikanske dollars i 2025, med en forventet sammensat årlig vækstrate på næsten 8 procent gennem midten af ​​2030'erne, hovedsageligt tilskrevet datacenter og cloud-infrastrukturudvidelse. Den samme kategori af markedsanalyse har bemærket, at lokalnetværksapplikationer historisk set har tegnet sig for størstedelen af ​​den installerede strukturerede kablingsvolumen efter omsætning, mens datacenterapplikationer repræsenterer et af de hurtigere voksende segmenter, efterhånden som organisationer fortsætter med at udvide server- og lagerkapaciteten. Fiber til hjemmet-programmerne har også bidraget til efterspørgslen efter FTTH fiberdistributionspanelløsninger, da hver ny abonnentforbindelse typisk kræver et dedikeret splejsnings- eller patchpunkt ved et distributionspanel mellem den udvendige plantefiber og kundens lokaler. Disse tendenser tyder på, at både kobberfokuserede strukturerede kabelprodukter, såsom Cat6 keystone jack- og patchpanelhardware, og fiberoptiske patchpanelprodukter sandsynligvis vil forblive relevante, da netværk fortsætter med at udvide på tværs af kobber- og fibersegmenter parallelt.

Ovenstående diagram illustrerer en omtrentlig fordeling af udrulning af strukturerede kabler efter applikationskategori baseret på offentliggjorte markedsundersøgelsesestimater snarere end en enkelt verificeret global optælling. Lokalnetværksimplementeringer, der dækker typiske kontor- og virksomhedsmiljøer, har historisk set repræsenteret den største enkeltandel af struktureret kabelvolumen, i overensstemmelse med den brede tilstedeværelse af patchpaneler, keystone-stik og frontplader på tværs af almindelige kommercielle bygninger. Datacenterapplikationer repræsenterer en mindre, men generelt hurtigere voksende andel, hvilket afspejler skiftet i retning af serverrum med højere tæthed og cloud-infrastruktur, der ofte er mere afhængige af fiberoptiske patchpaneler og fiberdistributionspanelprodukter med høj tæthed. Den resterende andel omfatter andre applikationer såsom industri-, bolig- og specialiserede telekommunikationsmiljøer, som varierer betydeligt efter region og projekttype. Fordi markedsestimater er forskellige mellem forskningsudbydere, bør procentsatserne vist her læses som en generel illustration af relativ skala snarere end et præcist tal for et bestemt år eller område. Dette generelle mønster er en af ​​grundene til, at mange producenter af strukturerede kablingsprodukter opretholder parallelle produktlinjer, der dækker både kobberpatchpanel og keystone jack-hardware sammen med fiberoptiske patchpaneler og ODF-panelprodukter.

Installationspraksis for patchpaneler, frontplader og Keystone-stik

Installation af strukturerede kablingssystemkomponenter følger generelt en lignende sekvens, uanset om projektet involverer et kobberpatchpanel, en netværksfrontplade eller et fiberoptisk patchpanel, selvom den specifikke termineringsmetode er forskellig mellem kobber- og fibermedier. Trinene nedenfor beskriver en generel installationssekvens, der almindeligvis følges i kommercielle kablingsprojekter, selvom lokale koder, kabelproducentens instruktioner og projektspecifikationer altid bør prioriteres over enhver generel beskrivelse.

1. Planlæg kabelruter og mærk begge ender af hver kabelføring, før installationen begynder, så forbindelsen ved patchpanelets cat6-port eller fiberpaneladapteren matcher den tilsvarende netværksflade eller vægudtag.
2. Monter patchpanelet, blanke patchpanelfyldplader og kabelhåndteringshardware inde i stativet eller vægkabinettet, og efterlad tilstrækkelig plads til kabelbøjningsradius på bagsiden af ​​panelet.
3. Afslut hvert kobberkabel i et Cat6 keystone-stik eller RJ45-keystone-stik ved hjælp af termineringsværktøjet, der er specificeret af jack-producenten, og klik derefter det færdige keystone-stik ind i patchpanelet eller netværkets frontpladeåbning.
4. For et fiberoptisk patchpanel skal du dirigere indgående fiber ind i splejsningsbakken eller adapterpositionen, fuldføre fusionssplejsning eller -forbindelse og anbringe overskydende fiberlængde inde i bakken for at hjælpe med at opretholde den minimale bøjningsradius, der er specificeret for kabeltypen.
5. Test hvert fuldført link med en passende kabelcertificeringstester eller optisk tabstestsæt, før forbindelsen tages i brug, og optag resultater til fremtidig reference.
6. Mærk forsiden af ​​patchpanelet, frontpladen og fiberpanelportene tydeligt, så de matcher den dokumentation, der blev oprettet under planlægningsfasen.

Kompatibilitetsovervejelser for fiber- og kobberkabelkomponenter

Fordi strukturerede kablingssystemkomponenter produceres af mange forskellige producenter, opretholdes kompatibiliteten generelt gennem overholdelse af almindelige mekaniske og elektriske standarder snarere end gennem et enkelt proprietært design. Keystone-stik, uanset om det beskrives som et Cat6-keystone-stik eller et generelt rj45-keystone-stik, er bygget til et standardiseret keystone-fodaftryk, så stik fra forskellige strukturerede kabelprodukters komponentlinjer kan generelt indsættes i det samme patchpanel eller netværksfrontpladeåbning. I fiberapplikationer er kompatibiliteten centreret om adapter- og konnektortype snarere end et keystone-fodaftryk, så et fiberoptisk patch-panel fyldt med SC-adaptere er generelt kompatibelt med SC-terminerede patch-ledninger og pigtails, mens et LC-befolket panel kræver LC-terminerede ledninger, uanset hvilken fiberpanelproducent, der har produceret kabinettet. Købere, der vurderer en fiberoptisk patchpanelleverandør, en ODF patchpanelproducent eller en rackmonteret fiberpatchpanelfabrik til et nyt projekt, rådes generelt til at bekræfte adaptertype, portantal og rackenhedshøjde i forhold til deres eksisterende kabelanlæg, før de afgiver en ordre, da uoverensstemmende konnektortyper ikke kan sammenkobles uden en adapterkonvertering. Bekræftelse af disse detaljer på forhånd hjælper med at undgå omarbejdning og understøtter en jævnere overgang, når en eksisterende netværkskablingsløsning udvides med yderligere patchpanel, keystone-stik eller fiberoptisk patchpanelkapacitet.
