Sådan bruger du kabelmanager?

Formålet med en Kabelmanager

A Cable Manager er et hardwaretilbehør designet til at organisere, dirigere og sikre kabler i et serverrack eller netværkskabinet. For at bruge det skal du blot føre dine Ethernet-, fiber- eller strømkabler gennem de udpegede vogrette eller lodrette kanaler, og sikre dem med krog-og-løkke-stropper eller de integrerede fingre for at opretholde korrekt bøjningsradius og luftstrøm. For at installere det, monterer du kabelstyringen på de lodrette monteringsskinner på dit serverrack ved hjælp af de medfølgende møtrikker og skruer, der typisk optager 1U (1,75 tommer) lodret plads til vogrette styringer eller fastgøres til sideskinnerne for lodrette enheder.

Det primære mål er todelt: for at forhindre signalforringelse forårsaget af snævre bøjninger eller elektromagnetisk interferens and for at maksimere køleeffektiviteten ved at eliminere luftstrømshindringer forårsaget af sammenfiltrede kabler . I datacentre med høj tæthed kan korrekt kabelstyring reducere køleomkostningerne med op til 15 % og reducere fejlfindingstiden med over 50 %.

Sådan bruges Cable Manager: En praktisk vejledning

At bruge en kabelmanager effektivt er mere end blot at stikke ledninger ind i en kanal. Det involverer strategisk planlægning for at sikre skalerbarhed, servicevenlighed og netværksintegritet. Nedenfor er de praktiske trin til at bruge både horisontale og vertikale kabelmanagere.

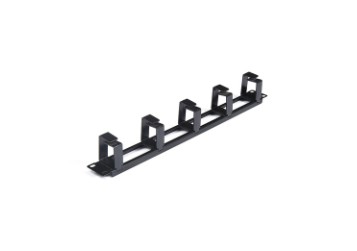

Horisontale kabelstyringer (1U eller 2U)

Typisk installeret mellem patchpaneler eller switche fungerer horisontale managere som det primære distributionspunkt for front-side patching.

• Rute: Kør patchledninger fra switchporten gennem lederens forreste "fingre" eller dækkede kanaler. Sørg for, at kabler kommer ud af manageren direkte i de tilstødende patchpanelporte for at minimere udsat slæk.
• Bøjningsradiusbeskyttelse: For fiberoptiske kabler skal du sikre dig, at bøjningsradius ikke falder under 30 mm (1,18 tommer). Brug de udpegede spoler eller buede fingre leveret af manageren for at opretholde denne radius. Overskridelse af bøjningsradius kan forårsage mikrobøjninger, hvilket øger dæmpningen med op til 0,5 dB pr. hændelse.
• Adskillelse: Adskil kobber (Cat6/Cat6a) kabler fra fiberkabler for at forhindre fysisk stress og interferens. De fleste ledere har aftagelige dæksler, der giver dig mulighed for at oprette særskilte zoner.

Lodrette kabelstyringer (fingerkanal)

Vertikale managere er monteret på siderne af racket for at håndtere bulk-kabler, der løber fra top til bund, og forbinder til switche, servere eller backbone-infrastruktur.

• Rygradsruting: Brug den vertikale manager til at samle kabler fra flere horisontale ledere. Før kabler fra forsiden af ​​racket til de bageste eller sidekanalerne for at forbinde til aktivt udstyr.
• Slack Management: Opbevar overskydende kabellængde i den vertikale leder i stedet for at vikle det bag udstyr. Undersøgelser viser, at korrekt slack management i vertikale ledere reducerer luftstrømsbegrænsning med op til 20 % sammenlignet med løse bundter.
• Mærkning: Mærk altid begge ender af kablet, før du fører gennem den lodrette kanal. Dette reducerer den gennemsnitlige middeltid til reparation (MTTR) fra 30 minutter til under 5 minutter for sporing af kredsløb.

Sådan installeres Cable Manager: Trin-for-trin

Installation er en ligetil mekanisk proces, men præcision er nøglen til at sikre rackets strukturelle integritet og installationens levetid. Uanset om du arbejder med et 4-post serverrack eller et 2-post netværksrack, gælder følgende trin.

Trin 1: Bestem monteringsplacering

For horisontale administratorer installeres de typisk mellem aktive komponenter (f.eks. Switch i U1, Cable Manager i U2, Patch Panel i U3). For vertikale ledere monteres de på siden af ​​stativrammen, ofte i par (venstre og højre).

Trin 2: Forbered rackskinnerne

Identificer, om dit rack bruger firkantede huller (almindeligt for serverracks) eller gevindhuller (almindeligt for telekommunikationsracks). For firkantede huller, indsæt burmøtrikker i de angivne monteringsrum. Sørg for, at møtrikkerne er orienteret med fjederklemmen på indersiden af ​​skinnen for at forhindre glidning.

Trin 3: Fastgør enheden

Juster kabelmanagerens monteringsbeslag med hullerne. Indsæt monteringsskruerne (typisk M6 eller 12-24), og spænd dem med håndkraft. Når de er justeret, drej dem til en tæt pasform— overstramning kan strippe gevindene eller vride chassiset, især i plastikenheder med høj densitet.

FAQ Om Cable Manager: Løsning af almindelige bekymringer

Nedenfor er de oftest stillede spørgsmål vedrørende kabelstyring, med præcise svar baseret på industriens bedste praksis og fremstillingsstandarder.

1. Hvad er forskellen mellem en "lacer bar" og en "finger duct"?

En snørestang er en simpel metalstang, der primært bruges til at fastgøre bundter med velcro, og tilbyder ingen individuel kabeladskillelse. En fingerkanal (standard Cable Manager) har individuelle "fingre" eller ringe, der adskiller kabler, giver overlegen bøjningsradiuskontrol og muliggør individuelle kabelbevægelser uden at forstyrre tilstødende kabler.

2. Hvor meget plads skal jeg efterlade mellem kabelmanagere og aktivt udstyr?

Ideelt set skal du installere en 1U kabelmanager direkte ved siden af ​​(over eller under) hvert patchpanel eller switch. Ved tætte fiberinstallationer foretrækkes ofte en 2U manager. Vedligeholdelse af en 1-tommer (25 mm) frigang foran managerdørene sikrer korrekt luftstrøm til front-to-back kølesystemer.

3. Kan jeg bruge plastikkabelmanagere til fiber med høj tæthed?

Ja, men du skal sikre dig, at plasten er flammehæmmende klassificeret (UL 94V-0). Plastforvaltere af høj kvalitet, som dem, der produceres af Simante, er konstrueret til at håndtere fiber med høj tæthed, samtidig med at den strukturelle integritet bevares. I faciliteter, der kræver seismisk certificering, anbefales vertikale metalforvaltere på grund af deres højere trækstyrke (typisk >500 lbs belastningskapacitet).

4. Kommer kabelstyringer i tilpassede størrelser?

Absolut. Som en professionel producent har Yuyao Simante Network Communication Equipment Co., Ltd. specialiseret sig i specialfremstillede Cable Managers. Med over 10 almindelige og tilpassede produktionslinjer and 10 sæt fuldautomatiske sprøjtestøbemaskiner , kan vi producere ledere i specifikke dybder, farver (f.eks. sort, hvid, brugerdefinerede RAL-koder) og materialer, der matcher dine nøjagtige datacenter æstetiske og rumlige krav. Vores anlæg opretholder en stabil årlig produktion på mere end 9 millioner enheder , der sikrer skalerbarhed til storskala implementeringer.

Hvorfor kvalitet betyder noget: Engineering og support

Valg af en Cable Manager af høj kvalitet påvirker de samlede ejeromkostninger. Underordnede enheder kan have skarpe kanter, der beskadiger kabelkapper eller plastik, der bliver skørt med tiden. Simantes tilgang sikrer, at kvaliteten er garanteret ved designkilden gennem et modent forsknings- og udviklingssystem.

Med et dedikeret team af mere end 10 ingeniører og over 30 fuldtidsansatte teknisk personale , vi fokuserer på løbende forbedringer. Vores fabrik bruger 10 sæt fuldautomatiske sprøjtestøbemaskiner and 20 semi-automatic units for at sikre ensartethed i kritiske dimensioner, såsom afstanden mellem fingrene (typisk 1,2 tommer for at rumme RJ45-stik med høj tæthed).

Simante leverer specialiserede integrerede løsninger til kunderne for at sikre, at den opfylder kundens krav. Uanset om du har brug for en simpel 1U horisontal manager eller en kompleks tilpasset vertikal løsning til et hyperskala datacenter, understøtter den avancerede Cable Manager fabriksinfrastruktur dit projekt fra design til levering.

• Produktionskapacitet: 9 millioner enheder årligt til støtte for store indkøb.
• Automatisering: 8 automatisk installerede maskiner sikrer ensartet montagekvalitet.
• Tilpasning: Komplette netværkskablingsløsninger, der integrerer design, udvikling, salg og service.

Ved at investere i udviklet kabelstyring fra en pålidelig producent sikrer du, at din netværksinfrastruktur forbliver skalerbar, brugbar og effektiv i hele dens livscyklus.
