Sådan vælger du den rigtige kobberkabeltester til struktureret kabelføring

En installatør står ved et nyligt påklædt 24-ports patchpanel med en håndholdt tester i den ene hånd og et PoE-kamera, der bliver ved med at falde offline i den anden. Linket passerer kontinuitet, men jobbet fejler stadig ved kontakten. Dette hul er grunden til, at en kobberkabeltester skal vælges ud fra det spørgsmål, den besvarer, ikke efter antallet af lysdioder på kabinettet. En kontinuitetsbipper kan bevise, at kobber er forbundet. En wiremap-tester kan vise, hvilke stifter der krydses. En længde- og tidsdomænereflektometerfunktion kan pege på et knust kabel eller en brohane. En kvalifikations- eller certificeringstester kan vise, om linket har tilstrækkelig ydeevne til applikationen. Den rigtige købsbeslutning starter med de fejl, du forventer at finde, de standarder, du skal dokumentere, og mængden af ​​links, dit team afslutter hver uge.

Hvad en kobberkabeltester skal bevise, før du accepterer et link

En kobberkabeltester er ikke én produktkategori. Det er en familie af instrumenter med meget forskellige jobs. I den lave ende svarer en grundlæggende kontinuitetstester på et smalt spørgsmål: er der en ledende vej fra den ene ende af kablet til den anden? Det er nyttigt til en hurtig kontrol af en mistænkelig patchledning, en højttalerlinje eller et alarmkredsløb. Det er ikke nok for et datalink, der skal understøtte Gigabit Ethernet, PoE eller en garantioverdragelse.

En wiremap-tester tilføjer pin-by-pin-verifikation. Den kan fange et krydset par, et opdelt par, en kortslutning mellem ledere eller en manglende forbindelse på en ben. Til bevægelser, tilføjelser og ændringer er en tonegenerator og sonde ofte parret med wiremap, så en tekniker kan finde et umærket kabel i et overfyldt stativ. Den kombination er praktisk til vedligeholdelsesarbejde, men den måler stadig ikke længde eller højfrekvent ydeevne.

En længde- og fejlplaceringstester bruger tidsdomænereflektometri eller en lignende pulsmetode til at estimere afstanden til en pause, kort eller dårlig afslutning. Det er her en kobberkabeltester bliver et fejlfindingsværktøj frem for en go eller no-go boks. Hvis et link svigter, og kablet forsvinder ind i et loftsrum, kan forskellen mellem en 12-meters fejl og en 42-meters fejl afgøre, om holdet åbner den ene væg eller hele korridoren.

Kvalifikationstestere og certificeringstestere sidder over det. En qualifier bruges ofte til at kontrollere, om et eksisterende link kan understøtte en navngivet Ethernet-hastighed eller PoE-klasse. En certificeringsinstans måler mod en kabelstandard og producerer en rapport, der kan afleveres til en kunde, en konsulent eller et garantiprogram. Tabellen nedenfor viser, hvordan beslutningen ændres med testerklasse.

For en entreprenør er det praktiske svar ofte et sæt i to niveauer. En kompakt wiremap og tonetester håndterer daglige serviceopkald, mens en kvalifikations- eller certificeringsenhed er booket til projektaccept. For en distributør eller grossist gælder den samme logik for lagervalg: Bær testerklassen, der matcher de projekter, dine kunder rent faktisk kører, ikke kun den højeste specifikation på dataarket.

De fire testlag: Kontinuitet, Wiremap, Længde og Ydeevne

Kobbertest bliver lettere at planlægge, når det er opdelt i fire lag. Det første lag er kontinuitet. Dette er den enkleste kontrol og den nemmeste at fejllæse. Et link kan have kontinuitet på hver leder og stadig svigte, fordi parrene er delt, termineringen er snoet for langt, eller kablet er i den forkerte kategori. Kontinuitet er et udgangspunkt, ikke et acceptresultat.

Det andet lag er wiremap. En god kobberkabeltester bør tydeligt vise pin-til-pin-kortlægning, herunder skærmkontinuitet på skærmede links. Wiremap fanger omvendte par, krydsede par, splitpar og åbner eller shorts. I et patchpanelmiljø er wiremap-resultater også en hurtig måde at bekræfte, at portetiketten, stikkontaktetiketten og patchpanelporten alle refererer til det samme fysiske link. Det lyder grundlæggende, men mærkningsfejl er en almindelig kilde til tilbagekald.

Det tredje lag er længde og fejlplacering. Længden har betydning af to årsager. For det første kan et link, der overskrider kanallængdegrænsen, stadig passere et grundlæggende wiremap, men mislykkes ved højere frekvenser. For det andet hjælper en afstandsaflæsning en tekniker med at finde en beskadiget sektion uden at gætte. En tester, der viser afstand til fejl, sammen med et lagret kabelbibliotek for forskellige udbredelseshastigheder, er mere nyttig end en tester, der kun viser en generisk fejlkode.

Det fjerde lag er ydeevne. Dette dækker insertion tab, return tab, near-end crosstalk og andre parametre, der har betydning for Cat5e, Cat6, Cat6A og Cat7 links. Det dækker også PoE-adfærd. Et link kan passere en wiremap og stadig opvarmes, falde spændingen eller mislykkes, når en strømforsynet enhed er tilsluttet. En kobberkabeltester med modstands- og PoE-belastningstest kan afsløre problemer, som en simpel wiremap-enhed vil savne.

• Kontinuitet: bekræfter en ledende vej, men ikke pargeometri eller ydeevne.
• Wiremap: bekræfter pin-rækkefølge og skjoldkontinuitet og fanger splittede par.
• Længde og TDR: lokaliserer pauser, shorts og dårlige afslutninger efter distance.
• Ydeevne og PoE: kontrollerer, om linket kan understøtte den tilsigtede applikation.

I et struktureret kabelprojekt skal disse lag påføres i rækkefølge. Certificere ikke et link, før wiremap'et er rent. Forfølge ikke en ydeevnefejl, før du har kontrolleret termineringen og patchledningen. En tester er mest værdifuld, når den forkorter den sekvens, ikke når den producerer et enkelt grønt resultat, der skjuler årsagen til en fejl.

Hvor kobbertestere passer ind i et struktureret kabelprojekt

En praktisk måde at planlægge acceptarbejde på er at se på, hvor opmærksomheden normalt går hen over et kobberled. Diagrammet nedenfor er et illustrativt planlægningsbillede, ikke et benchmark fra et specifikt websted. Det er beregnet til at hjælpe et projektteam med at beslutte, hvilke testfunktioner der fortjener mest tid, og hvilke der kan håndteres med et enklere instrument.

For en entreprenør er diagrammet nyttigt, fordi det adskiller testarbejde fra overdragelsesarbejde. Et link kan være teknisk forsvarligt og stadig skabe en tvist, hvis portetiketterne, testregistreringerne og programplanlægningen af ​​patchpanelet ikke stemmer overens. En kobberkabeltester, der gemmer resultater og eksporterer dem i et rent format, reducerer denne friktion. Det gør det også nemmere at sammenligne et mislykket link med et kendt-godt referencelink på samme etage.

For et facilitetsteam foreslår det samme diagram et andet købsmønster. Holdet har muligvis ikke brug for en fuld certificeringsenhed for hver bevægelse, tilføjelse og ændring. En kompakt wiremap og længdetester plus et lille sæt referencepatch-kabler kan klare de fleste daglige kontroller. Certificeringsenheden kan reserveres til nybyggeri, større opgraderinger eller sager, hvor en bygherre kræver formelle rapporter. Denne opdeling beskytter kapitalbudgettet og holder den enklere tester tilgængelig for hurtig respons.

For en distributør eller grossist kan diagrammet guide et produktmix. Kunder, der installerer keystone-stik, patchpaneler og frontplader, har brug for testere, der matcher de kategorier, de sælger. En kunde, der hovedsageligt arbejder med Cat6- og Cat6A-links, vil bekymre sig om wiremap, skjoldkontinuitet, længde og PoE-tjek. En kunde, der arbejder med stemme- eller lavhastighedskontrolledninger, kan være mere interesserede i tone og kontinuitet. At have kun én testerklasse på lager efterlader et hul i den ene ende af markedet.

Tilslutning af hardware påvirker, hvad testeren ser

En kobberkabeltester måler det link, der eksisterer, ikke det link, der blev specificeret. Denne skelnen er vigtig, fordi den forbindende hardware er en del af den elektriske vej. Et Cat6 keystone-stik afsluttet med for meget afvikling, et patchpanel med en løs bagtilslutning eller en patch-ledning med et beskadiget stik kan alle producere en fejl, der ligner et kabelproblem. Før du udskifter en kabelføring, skal du kontrollere termineringspunkterne og patch-kablerne.

Keystone-stik er et almindeligt svagt punkt i feltafslutninger. Jacket kan være klassificeret til Cat6 eller Cat6A, men ydeevnen afhænger af parstyring, ledersæde og trækaflastning. En tester med et tydeligt wiremap-display og en længdeaflæsning kan hjælpe med at adskille en dårlig terminering fra et kabelbrud. Hvis længden er korrekt, og wiremap'et er rent, men ydeevneresultatet er marginalt, er den næste kontrol normalt stikket og patch-kablet, ikke bulk-kablet.

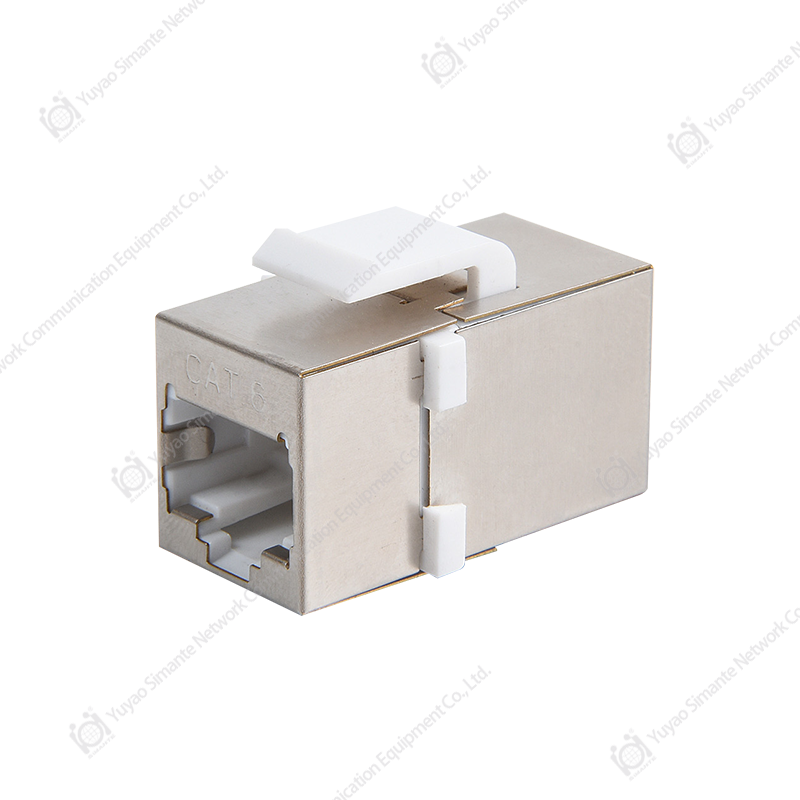

CAT6 Keystone-stik i skærmede, UTP- og værktøjsløse varianter Sammenlign skærmede, UTP, værktøjsløse og vinklede CAT6-stik med 110 eller Krone IDC-terminering, når feltresultater peger på terminering i stedet for bulkkabel. Se produkt →

Patch-paneler skaber en lignende effekt i den anden ende af linket. Et panel med høj tæthed kan se pænt ud forfra og stadig have en dårlig bagende afslutning på én port. Når en tester rapporterer en fejl på en enkelt port, skal du sammenligne den med en naboport på det samme panel. Hvis naboporten passerer med den samme patch-ledning og samme testopsætning, er fejlen mere sandsynlig i panelafslutningen eller det vandrette kabel end i testeren.

Frontplader og overflademonteringskasser er mekaniske dele, men de påvirker også forbindelsen. En frontplade, der belaster donkraften, eller en overfladeboks, der bøjer kablet ud over dets bøjningsradius, kan skabe et returtabsproblem, der først opstår, efter at dækslet er installeret. Test linket med den endelige samling på plads, når projektet tillader det. En kobberkabeltester, der bruges før dækslet går på, kan gå glip af et problem, der opstår, efter at kablet er sat ind i kassen.

For købere, der køber både testere og tilsluttende hardware, hjælper det at arbejde med en producent, der forstår hele kobbersystemet. En leverandør, der kan forklare jackafslutning, patchpanelledninger og testgrænser, er mere nyttig end en leverandør, der kun angiver en pris pr. styk. Det gælder især for en grossist, der bygger et sæt til entreprenører, fordi sættet skal indeholde testere, patch-ledninger, stik og paneler, der er kompatible i marken.

PoE, skærmede kabler og de fejl, der ikke vises i et ledningskort

Power over Ethernet har gjort kobbertestning vigtigere, ikke mindre. Et link, der transporterer data perfekt ved lav effekt, kan svigte, når en strømforsynet enhed trækker strøm. Symptomerne kan være subtile: Et kamera genstarter om natten, et adgangspunkt falder under belastning, eller en PoE-telefon fungerer på én port, men ikke en anden. En grundlæggende wiremap-tester kan vise alle otte ledere korrekte og stadig gå glip af årsagen.

Et almindeligt problem er modstandsubalance. Hvis en leder i et par har en højere modstand end sin partner, kan linket bestå en simpel kontinuitetskontrol, men producere for stort opvarmning eller spændingsfald under PoE-belastning. En tester med modstandsmåling og PoE-belastningstest kan afsløre den tilstand. Et andet problem er en dårlig krympe- eller isolationsforskydningsforbindelse, der ændrer modstand, når kablet varmes op. Disse fejl er svære at finde med en statisk test, så en tester, der påfører en belastning eller registrerer modstandsværdier, er mere informativ.

Afskærmede kabler tilføjer endnu et lag. På et F/UTP- eller S/FTP-link er skjoldet ikke en dataleder, men det har stadig brug for kontinuitet og korrekt binding. Hvis afløbsledningen er åben i den ene ende, kan linket passere wiremap og stadig opføre sig dårligt i et elektrisk støjende miljø. En tester, der kontrollerer skjoldets kontinuitet og kan identificere skjoldstien, er nyttig til industrianlæg, hospitaler og tætte trådløse installationer, hvor elektromagnetisk interferens er et reelt problem.

PoE ændrer også acceptspørgsmålet. Teamet skal muligvis bekræfte ikke kun, at linket opfylder en kablingskategori, men også at kanalen kan levere den nødvendige effektklasse over den installerede længde. Det er ikke en grund til at springe certificeringen over. Det er en grund til at tilføje en PoE-check til acceptproceduren og at registrere resultatet med link-id'et. Hvis en enhed senere svigter, viser posten, om linket blev testet under belastning, og hvad testeren rapporterede.

For en entreprenør er den praktiske regel enkel: Brug ikke en kontinuitetstester som det eneste værktøj på et PoE-projekt. Brug en kobberkabeltester, der kan vise wiremap, længde, modstand og PoE-adfærd, og hold et kendt godt referencelink til sammenligning. Det referencelink er ofte mere nyttigt end en lang liste af specifikationer, fordi det giver teknikeren en baseline under de samme forhold.

En felttestprocedure, der reducerer tilbagekald

En tester er kun så god som proceduren omkring den. Følgende sekvens er en praktisk feltrutine for kobberforbindelser. Det er ikke en erstatning for projektspecifikationen, men det hjælper et team med at producere ensartede resultater og undgå gentagne besøg.

1. Bekræft link-identiteten før test. Match udløbsetiketten, patchpanelporten og plantegningen. En korrekt test på den forkerte port er stadig et forkert resultat.
2. Undersøg opsigelsen. Kontroller parrets afvikling, ledersæder, trækaflastning og bøjningsradius ved donkraften, panelet og frontpladen.
3. Test med de sidste patch-snore, hvor det er muligt. En kendt-god referenceledning hjælper med at adskille en forbindelsesfejl fra en ledningsfejl.
4. Kør wiremap og skærm kontinuitet først. Løs åbne, shorts, krydsede par og splittede par, før du går videre til præstationstest.
5. Tjek længde og fejlafstand. Sammenlign aflæsningen med designlængden og kabelbiblioteksindstillingen.
6. Kør den påkrævede ydeevnetest for kategorien og applikationen. Gem resultatet med link-id'et og testindstillingerne.
7. Tilføj et PoE-tjek, når linket forsyner en enhed med strøm. Registrer resultatet og noter enhedsklassen eller belastningstilstanden.
8. Gentest efter enhver udbedring. Rediger ikke et mislykket resultat til et bestået; oprette en ny rekord, så historien er klar.

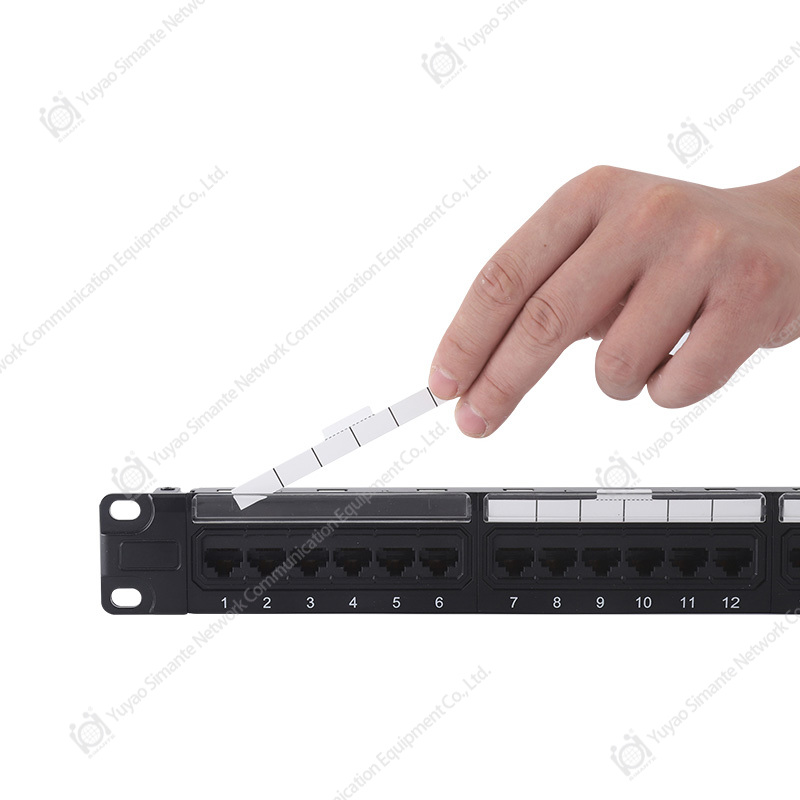

CAT6 patchpaneler til rackmonteret struktureret kabling Gennemgå 0,5U til 2U UTP og skærmede CAT6-paneler med 110/Krone IDC-terminering, når du matcher kabelhardware og testopsætning på tværs af et projekt. Se produkt →

Denne procedure hjælper også, når et projekt bruger en blanding af Cat6 og Cat6A hardware. Testerindstillingerne, referencekablerne og linkgrænserne skal matche kategorien under test. Et Cat6A link testet med en Cat6 adapter eller en Cat5e referenceledning kan give et resultat, der er teknisk gyldigt for den forkerte opsætning. Hold adaptere og referenceledninger mærket, og tjek dem, når resultatet ser uoverensstemmende med resten af ​​gulvet.

For en projektleder er det mest værdifulde output ikke et enkelt bestået resultat. Det er et sæt poster, der viser, hvad der blev testet, med hvilke indstillinger, af hvem og hvornår. En kobberkabeltester med opbevarings- og eksportfunktioner gør det muligt. Hvis testeren ikke har noget lager, skal teamet stadig føre en manuel log med link-id, testtype, resultat og udbedringsnotater. Loggen er det, der beskytter entreprenøren, når der senere stilles spørgsmålstegn ved et link.

Indkøbstjekliste for distributører og entreprenører

At købe en kobberkabeltester er lige så meget en indkøbsbeslutning som en teknisk. Den laveste pris pr. enhed kan være vildledende, hvis testeren mangler de adaptere, firmwareunderstøttelse eller kalibreringssti, der er nødvendig for de aktuelle projekter. Følgende tjekliste hjælper en entreprenør eller en distributør med at sammenligne tilbud på de punkter, der påvirker markbrug.

• Test funktioner: bekræfte wiremap, længde, tone, TDR, PoE og ydeevne i forhold til det faktiske projektmix.
• Kategori support: tjek erklæret understøttelse af Cat5e, Cat6, Cat6A og Cat7 links, inklusive afskærmede varianter.
• Stik og adapter rækkevidde: verificere, at testeren accepterer de stik og adaptere, der bruges i regionen og på projektet.
• Kalibrering og service: spørg om kalibreringsintervaller, serviceomlægning og firmwareopdateringer.
• Resultatstyring: tjek opbevaring, eksportformat, linkmærkning og rapporteringssoftware.
• Feltholdbarhed: gennemgå batterilevetid, kabinetbeskyttelse, displaylæsbarhed og driftstemperatur.
• Træning og dokumentation: anmode om en quick-start guide og træningsmateriale til nye teknikere.
• Leverandørsupport: bekræfte, at producenten eller grossisten kan levere erstatningsadaptere og referenceledninger.

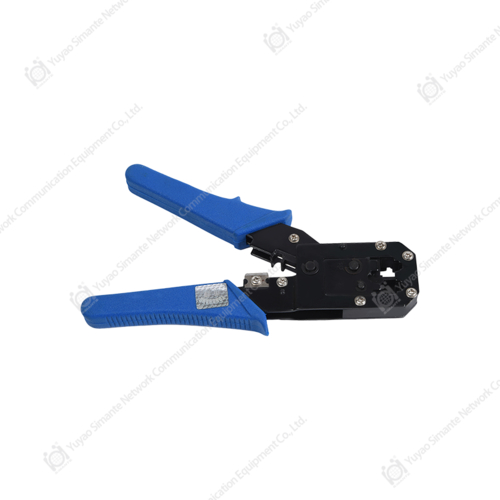

Krympe- og termineringsværktøjer til installationer af netværkskabler Gennemgå crimp- og termineringsværktøjer til 8P modulære, 90-graders og 180-graders konnektorer, når du bygger et kabelsæt omkring tester og stikbehov. Se produkt →

For en distributør skal testeren evalueres som en del af et kabelsæt. Sættet kan indeholde en kobberkabeltester, referencepatch-ledninger, en tonesonde, et krympeværktøj og et udvalg af keystone-stik og frontplader. En entreprenør, der køber testeren alene, kan vende tilbage efter tilbehøret senere, men et sæt, der matcher det lokale projektmix, er lettere at sælge og lettere at understøtte. Den samme logik gælder for en grossist, der betjener flere installatører: produktmixet skal afspejle de kategorier og forbindelser, der bevæger sig sammen.

Når du sammenligner en producent eller leverandør, så bed om en klar erklæring om, hvad testeren gør og ikke måler. En god leverandør vil forklare forskellen mellem kontinuitet, kvalifikation og certificering i stedet for at behandle dem som synonymer. Den form for støtte reducerer afkast og opbygger tillid til entreprenører, der har brug for et værktøj, de kan stole på på tværs af projekter. Det hjælper også køberen med at undgå at betale for meget for funktioner, der aldrig vil blive brugt, eller underkøb til et projekt, der kræver formelle rapporter.

Almindelige fejl, når du køber eller bruger en kobberkabeltester

De fleste testerproblemer er ikke forårsaget af et defekt instrument. De kommer fra et misforhold mellem testeren og jobbet, eller fra en testopsætning, der ikke var kontrolleret. Tabellen nedenfor viser almindelige fejl og den praktiske rettelse.

En anden almindelig fejl er at antage, at en højere kategori tester automatisk løser et lavere kategori problem. En certificeringstester er værdifuld, men den vil ikke fikse et stik, der er afsluttet med overdreven afdrejning, eller et patchpanel med en løs forbindelse. Testeren identificerer symptomet; teknikeren skal stadig rette håndværket. Derfor betyder uddannelse og en klar acceptprocedure lige så meget som instrumentspecifikationen.

For en køber er det også en fejl at se bort fra ejeromkostningerne. Kalibrering, adaptere, referencekabler, reparationer og træning påvirker alle de reelle omkostninger for en tester i løbet af dens levetid. En enhed med lavere omkostninger, der ikke kan kalibreres eller understøttes, kan koste mere i nedetid end en enhed med større omkostninger med en klar servicevej. Den rigtige sammenligning inkluderer det fulde sæt og støtten bagved.

FAQ: Spørgsmål til tester af kobberkabel

Hvad er forskellen mellem en kobberkabeltester og en certificer?

En kobberkabeltester er et bredt begreb. Det kan betyde en simpel kontinuitetskontrol, en wiremap-tester, et tone- og sondesæt eller en kvalifikationsenhed. En certificer er en specifik klasse af testere, der måler mod en navngiven kabelstandard og producerer en formel rapport. Hvis projektet kræver en garantioverdragelse eller tredjepartsaccept, er en certificeringsinstans normalt det korrekte værktøj. Hvis opgaven er fejlfinding eller et hurtigt servicetjek, kan en enklere tester være tilstrækkelig.

Kan en kobberkabeltester finde et brud bag en væg?

Ja, hvis den har en længde- eller tidsdomænereflektometrifunktion. Testeren sender en puls ned i kablet og estimerer afstanden til fejlen ud fra refleksionen. Aflæsningen afhænger af udbredelseshastigheden og kabeltypen, så teknikeren bør vælge den korrekte kabelbiblioteksindgang. En afstandsaflæsning er et skøn, ikke et røntgenbillede, men det er ofte nok til at beslutte, hvilken del af væggen eller loftet, der skal åbnes.

Har jeg brug for en tester til Cat6A og skærmede links?

Du skal bruge en tester, der matcher det link, du accepterer. Cat6A-links har strammere ydeevnekrav end Cat5e eller Cat6, og skærmede links tilføjer skjoldkontinuitet og bindingskontrol. En grundlæggende wiremap-tester kan bekræfte pin-rækkefølgen, men vil ikke fortælle dig, om linket har tilstrækkelig ydeevne. Til projektaccept skal du bruge en tester, der er klassificeret til kategorien og den afskærmede konfiguration. Til servicearbejde kan en wiremap og en længdetester stadig være nyttig til fejlplacering.

Hvorfor passerer et link wiremap, men fejler PoE?

Wiremap kontrollerer lederorden og kontinuitet, men den beskriver ikke fuldt ud modstand, opvarmning eller belastningsadfærd. Et led kan have korrekt pin-rækkefølge og stadig have en højmodstandsforbindelse, et ubalanceret par eller en beskadiget leder, der opfører sig anderledes under strøm. En tester med modstandsmåling og PoE-belastningstest kan afsløre denne tilstand. Hvis en strømforsynet enhed er ustabil, skal du teste linket under belastning og sammenligne det med en port, der er kendt som god.

Hvor ofte skal en kobberkabeltester kalibreres?

Intervallet afhænger af producenten, testerklassen og projektkravene. Certificeringstestere har normalt en defineret kalibreringscyklus, fordi deres resultater kan bruges til formel accept. Simpel kontinuitet og wiremap-testere kan have en længere eller enklere kontrolproces. Spørg leverandøren om det anbefalede interval, og gem kalibreringsprotokollen hos testeren. Hvis et resultat ser inkonsekvent ud på tværs af kendte gode links, skal du kontrollere kalibrering og referenceledninger, før du giver kablet skylden.

Hvad skal en entreprenør spørge en leverandør inden køb?

Spørg, hvad testeren måler, hvilke kategorier og afskærmede links den understøtter, hvilke adaptere der er inkluderet, hvordan resultaterne opbevares, og hvordan kalibrering og service håndteres. En god leverandør vil forklare forskellen mellem kontinuitet, kvalifikation og certificering i stedet for at behandle dem som den samme funktion. For en distributør eller grossist, spørg, om udskiftningsadaptere, referenceledninger og træningsmaterialer er tilgængelige. Disse detaljer betyder mere end en enkelt overskriftsspecifikation.

Relaterede ressourcer

For købere, der ønsker at sammenligne testfunktioner med resten af kobbersystemet, giver webstedsressourcerne nedenfor nyttig kontekst. De er skrevet til entreprenører, distributører og projekthold, der har brug for praktisk information frem for en katalogliste.

• Lær om producentens baggrund og produktionskapaciteten bag kobber- og fiberproduktlinjerne.
• Læs produktoversigten for strukturerede kabler for kobber- og fibersystemer.

En kobberkabeltester er mest anvendelig, når den er en del af et komplet kabelsæt: de rigtige stik, patchpaneler, patchledninger, frontplader og værktøjer, bakket op af en leverandør, der forstår, hvordan de fungerer sammen. Det er den praktiske forbindelse mellem et testresultat og en pålidelig installation.
