10G kobber forklaret: Cat6A kabelstandarder, afstandsgrænser og købsvejledning

Kort svar først: For links, der forbliver inde i en bygning og inden for 100 meter, er 10G kobber, hvilket betyder 10GBASE-T Ethernet, der kører over Kat 6A eller Kat 7 strukturerede kabler, den mest praktiske og omkostningseffektive måde at levere 10 Gbps til skriveborde, adgangspunkter, kameraer og switches. Fiber overtager, hvor afstand, elektromagnetisk interferens eller backbone-aggregationskrav overstiger, hvad parsnoet kabler kan understøtte.

Denne guide gennemgår, hvordan 10G-kobber virker, hvilke kabelkategorier, der rent faktisk bærer det, hvor det slår fiber, og hvor det taber, og hvad indkøbsteams skal verificere, før de underskriver en indkøbsordre. Perspektivet er bevidst praktisk: Vi fremstiller keystone-stik, patch-paneler og patch-kabler til netværkskablingsprojekter leveret til mere end 45 lande, og punkterne nedenfor afspejler de spørgsmål, som distributører, integratorer og entreprenører oftest rejser hos os.

Nøglekonklusion: 10G kobber over Cat6A-kabler er standardvalget for indbyggede 10 Gbps horisontale links op til 100 meter, mens fiber forbliver det rigtige værktøj til backbone og langdistanceløb.

Hvad er 10G kobber? 10GBASE-T-standarden forklaret

10G kobber henviser til at køre 10-Gigabit Ethernet over balanceret parsnoet kabler gennem det velkendte RJ45-interface. IEEE ratificerede teknologien som 10GBASE-T i 2006 under 802.3an-standarden, og det er stadig den eneste måde at nå 10 Gbps over generiske kontorkabler uden at ændre det stik, som hver netværksenhed allerede bruger. Denne stikkompatibilitet er den stille årsag til, at kobber er forblevet relevant: en 10G kobberport taler til eksisterende pc'er, printere, telefoner og kameraer uden adaptere, mediekonvertere eller nye enhedsbeholdninger.

Sammenlignet med et gigabit-link er 10GBASE-T en langt mere krævende øvelse i signaldisciplin. Driftsbåndbredden stiger til 500 MHz, alle fire par sender og modtager samtidigt, og multi-level-kodning kombineret med digital signalbehandling adskiller de overlappende signaler i hver ende. Dette er grunden til, at selve kabelanlægget, ikke kun omskifteren, bliver den begrænsende faktor: hvert stik, panel, patchledning og meter vandret kabel i kanalen skal holde sine tolerancer over hele dette spektrum.

Baglæns forhandling er en anden praktisk fordel. Moderne 10GBASE-T-porte understøtter typisk også 1G-, 2,5G- og 5G-hastigheder, så en switch-opdatering kan gå forud for en kabelopgradering, og begge investeringer kan fases på tværs af budgetcyklusser. Power over Ethernet, inklusive de højere 802.3bt-strømklasser, kører på de samme fire par, hvilket betyder enormt meget for Wi-Fi-adgangspunkter og IP-kameraer, der har brug for multi-gigabit-data og betydelig strøm i et enkelt kabel.

Båndbreddevurdering er den reneste måde at se, hvorfor kabelkategorien betyder så meget for 10G kobber. Hver kategori er defineret mod et frekvensområde målt i megahertz, og 10GBASE-T har brug for et spektrum på op til 500 MHz for at placere sit signal. Lavere kategorier tilbyder simpelthen ikke det spektrum, uanset hvor omhyggelig installationen er. Søjlediagrammet nedenfor sammenligner den nominelle kanalbåndbredde for de fire kategorier, som købere oftest spørger om. Husk én regel, mens du læser den: nominel båndbredde er en nødvendig betingelse for en 10G kobberkanal, ikke en fuldstændig garanti i sig selv.

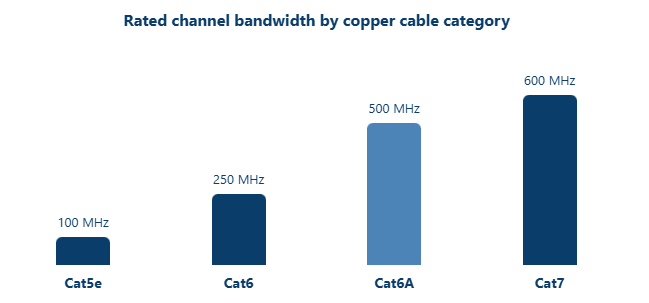

Diagrammet fortæller historien om 10G kobber i ét blik. Cat5e stopper ved 100 MHz, hvilket er behageligt for gigabit, men ikke giver plads til 10GBASE-T. Cat6 fordobler det til 250 MHz, nok til kortdistanceforsøg, men under de 500 MHz, som standarden forventer. Cat6A når 500 MHz, præcis det spektrum 10GBASE-T blev designet omkring, og det er derfor, industrien behandler det som basislinjen for nye 10G kobberkabler. Cat7 strækker sig til 600 MHz, hvilket tilføjer margin og, i de fleste konstruktioner, fuld afskærmning på toppen. To praktiske bemærkninger følger af disse tal. For det første, når en leverandør tilbyder en 10G-klassificeret Cat6-patch-ledning, skal du læse den som en bekvemmelighed på kort rækkevidde snarere end en erstatning for en Cat6A-kanal. For det andet verificeres båndbredden på komponent- og kanalniveau gennem laboratorie- og felttest, så spørg enhver producent eller grossist om testdata ved den fulde nominelle frekvens, før du forpligter dig til en masseordre. Båndbredde forklarer også en del af prisstigen, da strammere fremstillingstolerancer ved højere frekvenser koster reel produktionsindsats. Det forklarer dog ikke det hele, fordi krydstalekontrol og afskærmning tilføjer omkostninger, som megahertz-tallet alene ikke viser. Brug diagrammet til at liste kategorier, og læs derefter næste afsnit for at forstå, hvad der sker med signalet inde i disse megahertz.

Hovedkonklusion: Cat6A er minimumskategorien, der skal specificeres for en kompatibel 10G kobberkanal, fordi kun dens 500 MHz båndbredde matcher, hvad 10GBASE-T er designet til at bruge.

Sådan fungerer 10G kobber: Kodning, Alien Crosstalk og kabelkonstruktion

Under hætten skubber 10GBASE-T hvert af de fire par til at transportere data i begge retninger på én gang, ved hjælp af 16-niveaus pulsamplitudemodulation arrangeret i en 128-tilstands konstellation, med ekkoannulleringselektronik, der skiller de overlappende sende- og modtagesignaler fra hinanden. Den tekniske detalje betyder mindre for køberne end dens konsekvens: Signalintegritet afhænger nu af fysisk konstruktionskvalitet og installationsdisciplin, ikke kun af en kabelkappe-etiket. Små afvigelser, som et gigabit-link ville trække på skuldrene af, såsom et over-snoet par eller en knust kabelsektion, bliver målbare fejl ved 10 Gbps.

Den største enkeltfjende er alien crosstalk, ofte forkortet ANEXT, som er interferens koblet fra nabokabler i samme bundt. I modsætning til crosstalk inde i et kabel, kan alien crosstalk ikke annulleres af elektronikken i hver ende, så det skal kontrolleres fysisk gennem paradskillelse, afskærmning og omhyggelig bundtning. Det er præcis derfor, at et Cat6-link, der certificerer smukt alene, kan fejle inde i en tæt bakke med parallelle løb, og hvorfor kategoristandarder for 10G kobber skærpede konstruktionskravene så markant.

Kabelkonstruktionen besvarer den udfordring på flere niveauer, og afskærmningsmulighederne fortjener et nærmere kig, før du vælger. De fire konfigurationer nedenfor dækker næsten alle produkter, du vil se i et leverandørkatalog, og hver af dem foretager en forskellig afvejning mellem immunitet, omkostninger, opsigelsesindsats og jordingskrav.

• U/UTP Fire bare par uden skjold. Laveste pris og hurtigste afslutning, immunitet afhænger udelukkende af kabelbalance, så det kræver den mest installationsdisciplin.
• F/UTP Én folieskærm rundt om alle fire par. Afskærer fremmed krydstale mellem nabokabler mærkbart og passer til travle bakker på bekostning af limning og jordforbindelse.
• U/FTP En individuel folie omkring hvert par. Stærk kontrol af par-til-par krydstale inde i kablet, et almindeligt valg til Cat6A-installationer med høj tæthed.
• S/FTP En fletskærm over individuelt folierede par. Det højeste immunitetsniveau og standardkonstruktionen bag Cat7 kabling.

Én jordingsnote gælder for hver afskærmet mulighed: den metalliske skærm fungerer kun som designet, når den er fastgjort korrekt til patchpanelet og udgangshardwaren. Et ujordet eller dårligt jordet skjold kan opføre sig tættere på en antenne end en barriere, hvorfor vi altid spørger kunderne om deres jordingspraksis, før vi anbefaler en afskærmet 10G kobberkanal.

Nøglekonklusion: 10G kobber ydeevne lever eller dør ved krydstalekontrol, så vælg det afskærmningsniveau, der matcher dit elektriske miljø i stedet for som standard at vælge den billigste uafskærmede mulighed.

Kabelkategorier til 10G kobber: Cat6, Cat6A og Cat7 sammenlignet

Tabellen nedenfor kondenserer kategorispørgsmålet til de tal, der betyder noget for en 10G kobberplan. Behandl det som et udvalgsfilter frem for markedsføringskopi, fordi hver række har en indkøbskonsekvens.

Cat6 fortjener et forsigtigt ord, fordi det skaber mest forvirring i citater. TIA-vejledning tillader 10GBASE-T over Cat6 ved reducerede afstande, almindeligvis angivet som op til 55 meter, og kortere stadig inde i tætte bundter nær andre kabler. Nogle projekter bruger dette med succes til korte mellemskabe eller væg-til-skrivebord-kørsler, men hver enkelt skal være feltcertificeret, og kanalmarginen er tyndere, end nogen af ​​os ønsker. Hvis en leverandør tilbyder 10G-kompatibel Cat6 uden at nævne afstandsgrænser, så stil sværere spørgsmål, før du skriver under.

Cat6A er mainstream-svaret og det, der anerkendes af både TIA og ISO, som klasse EA, for garanterede 100 meter 10GBASE-T-kanaler. Det blev udviklet specifikt omkring fremmede krydstalekontrol, det er tilgængeligt i uafskærmede og afskærmede versioner, og prisen har sat sig i mainstream-territorium efter år med volumenproduktion. For en ny 10G kobberimplementering er Cat6A den sikre standard, der ikke skal forsvares ved næste revision.

Cat7 sidder over det som et ISO-defineret klasse F-system ved 600 MHz, bygget på fuldt afskærmet S/FTP-konstruktion. En kompatibilitetsnote er vigtig her: formelle Cat7 specificerer GG45- eller TERA-stik frem for almindelige RJ45, selvom mange RJ45-terminerede afskærmede ledninger og moduler i leverandørkataloger er bygget til Cat7-klassens ydeevne. Hvis dine projektdokumenter kræver Cat7, skal du bekræfte stikkompatibilitet på tværs af hver komponent i kanalen, før du bestiller. Over begge disse eksisterer Cat8 for korte 30 meter 25G og 40G links i datacentre, hvilket er værd at vide, selvom det sjældent gælder for et horisontalt kontordesign.

En kompatibel 10G kobberkanal er en kæde af fem elementer: arbejdsområdeledningen, keystone-stikket bag frontpladen, det vandrette kabel, patchpanelet i telekommunikationsrummet og udstyrsledningen på den anden side. Blanding af ydeevnekarakterer langs den kæde forbrænder den margen, som standarden efterlader dig, så erfarne købere henter hele kanalen fra én producent på én klasse. Keystone-jackstikket er den komponent, som installatører rører mest og tester mindst, hvorfor termineringspræcision i et Cat6A-modul fortjener lige så meget granskning som kabelprintet på boksen.

Beskyttede Cat6A Keystone-stik uden værktøj til 10G-kanaler Disse afskærmede, værktøjsløse Cat6A keystone-stik afslutter arbejdsområdeforbindelser med ensartet præcision. Da termineringsnøjagtighed ved jackstikket er afgørende for at holde en 10G kobberkanal certificeret, hjælper det med at beskytte linkmarginen ved at købe dem på kanalkvaliteten. Se produkt →

Nøglekonklusion: Angiv Cat6A som standard 10G kobberplatform, reserver Cat7 til krævende EMI- eller afskærmede-policy-sites, og behandl korte Cat6-kørsler som certificerede undtagelser snarere end en designstrategi.

10G kobber vs. 10G fiber: afstand, pris og hvor hver enkelt vinder

Ingen af teknologierne vinder på hver akse, så det nyttige spørgsmål er, hvilket medium der vinder på de akser, dit projekt faktisk har. I det store og hele ejer 10G kobber de sidste 100 meter, hvor endepunkter lever, takket være RJ45-ubiquity, PoE-understøttelse og lave komponentomkostninger pr. kanal. Fiber ejer alt ud over det: rygradsstigninger, campuslinks, højinterferensruter og enhver sti med vækstplaner over 10 Gbps.

Afstand er normalt det første tal, købere sammenligner, når de vejer 10G kobber mod fiber. En 10GBASE-T-kanal og en fiberlink løser det samme 10 Gbps-problem, men alligevel dækker de meget forskellige afstande fra det samme rack. Det vandrette søjlediagram nedenfor viser den maksimale rækkevidde for de mest almindelige medier ved 10 Gbps. Kobberkategorier sidder ved siden af ​​multimode-fiber og en twinax-samling med direkte fastgørelse, så proportionerne er nemme at læse. Alle værdier forudsætter en standard-kompatibel, korrekt installeret kanal.

Mønstret i dette diagram er arkitekturen af de fleste moderne bygninger i miniature. Direkte monterede twinax-enheder topper omkring 7 meter, hvilket gør dem til et in-rack-værktøj til at forbinde tilstødende kontakter i stedet for et kabelsystem. Cat6 dækker omkring 55 meter ved 10 Gbps, når forholdene er venlige, nok til nogle garderobeskabe mellem etager, men aldrig et garanteret vandret design. Cat6A og Cat7 bærer begge 10G kobber til den fulde 100 meter lange kanal, som strukturerede kabler blev designet omkring, og det tal er det, der lader et telerum betjene en hel etage. OM3 multimode-fiber udvider de samme 10 Gbps til 300 meter og OM4 til 400 meter, hvilket er grunden til, at stigrør og inter-bygningslinks som standard bruger fiber. Læst sammen beskriver søjlerne en ren arbejdsdeling: kobber til de vandrette sidste 100 meter, fiber over og ud over det. Der er ingen twisted-pair-mulighed efter 100 meter ved 10 Gbps, så en 120-meters løb er en fiberbeslutning, uanset hvad budgettet siger. Der findes latensforskelle mellem 10GBASE-T og fiber, men de er små nok til, at kontor- og campusapplikationer kan ignoreres i de fleste tilfælde. Vægt og diameter betyder også noget, fordi 10G kobberkabler er tykkere end deres gigabit-forgængere og fylder stigrørspladsen hurtigere. Afstand interagerer også med topologi, da en kobberrækkevidde på 100 meter normalt fjerner omkostningerne ved mellemliggende skabe på et typisk gulv. Hvis din bygning allerede har en OM3- eller OM4-rygrad installeret, holder det smarte design det til lodret distribution og lader Cat6A håndtere hvert vandret fald.

Omkostningerne afgør lige så mange projekter, som rå ydeevne gør. Budgettet for én 10G kobberforbindelse fordeler sig på fire buckets: passive komponenter, aktive porte, installationsarbejde og test. Proportionerne skifter med projektstørrelsen, men en typisk kontorrenovering bruger de fleste af sine penge uden for skiftet. Donut-diagrammet nedenfor viser en repræsentativ opdeling for en enkelt 10G kobberkanal i en mellemstørrelsesopgradering. Behandl det som et planlægningsforhold snarere end et tilbud.

Den mest almindelige planlægningsfejl er at antage, at kabelregningen er hele historien. Passive komponenter tager den største enkeltandel på omkring 40 procent, men den andel inkluderer alle stik, paneler og ledninger i kanalen, ikke kun selve kablet. Aktive porte tager cirka en fjerdedel, og her bliver sammenligningen mellem 10GBASE-T og SFP-fiber interessant, fordi portpriser og strømforbrug varierer mærkbart mellem switchgenerationer og kan vende regnestykket ved store udrulninger. Installationsarbejde matcher den aktive andel, og arbejdskraft er der, hvor 10G kobber beder om mere pleje, end gigabit gjorde, da termineringspræcision og bundlingsdisciplin direkte påvirker kanalmarginerne. Test ser lille ud med 10 procent, men det er den billigste forsikring i diagrammet, fordi certificering, der fanger én dårlig opsigelse, sparer et genbesøg, der koster mere end testerens tid. Grossister og projektkøbere bør også sammenligne kanalomkostninger frem for komponentpris, da en lidt dyrere donkraft, der installeres hurtigere, kan sænke arbejdsgrænsen. Volumen har også betydning: Bestilling af et komplet kanalsæt fra én producent er normalt billigere end at samle komponenter fra flere leverandører. Disse tal forudsætter nye kabler, og en eftermontering med vanskelige veje presser arbejdsandelen højere. Strømbudgetter fortjener også en omtale, fordi tætte 10GBASE-T switch-konfigurationer bruger mere elektricitet end fiberækvivalenter, og det viser sig på driftssiden af ​​hovedbogen. Rework er den usynlige femte skovl, og den sikreste måde at krympe den på er at købe komponenter med verificerbare testdata fra starten.

Nøglekonklusion: Brug 10G kobber de sidste 100 meter, hvor endepunkter lever, og overlad jobbet til fiber, når de kører over 100 meter, krydser bygninger eller står over for alvorlige forstyrrelser.

Applikationsscenarier og udvælgelsespunkter for 10G kobber

Hvor 10G kobber tjener sit hold i dag

Enterprise kontor horisontale kabler forbliver det klassiske tilfælde: en Cat6A-kanal fra et centraliseret telecom-rum til hvert arbejdsområde, der betjener skriveborde ved multi-gigabit i dag og ved 10G, når enhederne opdateres. Wi-Fi-historien er blevet lige så vigtig, fordi moderne 802.11ax og efterfølgende adgangspunkter ønsker multi-gigabit uplinks og højeffekt PoE over det samme kabel, og et Cat6A 10G kobberdråbe opfylder begge dele uden at trække et andet kredsløb. Overvågning og bygningsautomatisering følger samme logik, da NVR-uplinks, kameraaggregering og controllertrafik alle nyder godt af frihøjde på kobberløb, der forbliver under 100 meter. I datacentre spiller 10GBASE-T en rolle i topologier for ende-på-række- og midt-på-række-topologier for løb på op til 100 meter, mens in-rack-forbindelser på få meter typisk bruger twinax-samlinger, og den lodrette rygrad flyttes til fiber. Smarte bygninger og industrielle kanter runder listen af, hvor som helst, hvor gateways, controllere og aggregeringsswitches har brug for robust multi-gigabit-forbindelse i elektrisk støjende omgivelser såsom produktionsgulve eller udstyrszoner på taget.

I selve telerummet er patchpanelet, hvor alle disse horisontale løb lander, og panelkvaliteten bestemmer, hvor meget margin der overlever opsigelse. Et kategori-matchet, velbygget panel holder hvert certificeret led certificeret, efter at installatøren forlader bygningen, hvorfor panelvalg hører hjemme i specifikationen, ikke i hardwarelisten i sidste øjeblik.

Cat6A skærmede og UTP patchpaneler Cat6A patchpaneler i flere porttællinger og afskærmede eller uafskærmede muligheder lander alle vandrette kørsler i telekommunikationsrummet. Et kategori-matchet, velbygget panel bevarer certificeret linkydelse, så panelkvalitet hører hjemme i specifikationen. Se produkt →

Udvælgelsespunkter for indkøbsteams

1. Hold hele kanalen i én kategori og én præstationsgrad, fra arbejdsområdeledning til patchpanel, fordi et enkelt svagt led definerer hele kanalen.
2. Tilpas skærmningsniveauet til det elektriske miljø, og bekræft, at dit hold kan binde skjolde korrekt, før du vælger F/UTP, U/FTP eller S/FTP.
3. Tjek PoE termiske antagelser: PoE med høj effekt opvarmer bundtede kabler, så planlæg konservative bundtstørrelser og foretræk Cat6A til 802.3bt-implementeringer.
4. Spørg alle udvalgte leverandører om komponent- og kanaltestdata, der dækker indsættelsestab, returtab, NEXT og alien crosstalk på tværs af den fulde nominelle frekvens.
5. Evaluer producenten bag kataloget: internt værktøj, stabil produktionskapacitet, OEM- og ODM-support og emballage, der er egnet til distribution, forudsiger alt sammen mere smidige projekter.
6. Valider med prøver, der er afsluttet af dine egne installatører, før du frigiver en masseindkøbsordre, fordi håndværk i den virkelige verden er en del af produktet.

Hovedkonklusion: Køb 10G kobberkanalen som ét matchet system fra én ansvarlig producent, og lad feltprøver, ikke katalogsider, træffe den endelige beslutning.

Installations- og vedligeholdelsesvejledning til pålidelige 10G kobberforbindelser

Installationsregler, der beskytter kanalen

De fleste 10G-kobberproblemer er installeret, ikke fremstillet, hvilket er gode nyheder, fordi installationsvaner kan løses. Bevar snoningen af ​​hvert par hele vejen til termineringspunktet og vrid aldrig mere end omkring 13 millimeter ved Cat6A-stik og paneler. Overhold den mindste bøjningsradius, mindst fire gange kablets udvendige diameter og mere for skærmede designs, især bag frontplader og inde i overfyldte skabe. Hold vandrette strækninger adskilt fra uafskærmede elledninger og lysstofrør, og undgå lange parallelle veje langs motor- eller lyskredsløb. Begræns bundtstørrelser, og udskift for stramme kabelbindere med krog-og-løkke-befæstelser, fordi knusningstrykket forvrænger den pargeometri, som 10GBASE-T afhænger af. Afslut med de korrekte matricer og værktøjer på kategori-vurderet hardware, og certificere derefter hvert permanent link og den fulde kanal, og tilføj fremmede crosstalk-spotchecks på de tætteste paneler.

Udstyrsledningerne i begge ender fortjener samme seriøsitet som det faste kabel, fordi en tilbudsledning kan fortryde en certificeret kanal. Hold et lager af testede, kategori-matchede ledninger i standardlængder, så installatører aldrig improviserer med rester fra et ældre projekt.

Cat6A og Cat8 patchledninger Kategori-matched patch cords, including Cat6A UTP and S/FTP options, keep certified channels performing at both ends. Keeping tested cords in standard lengths prevents installers from improvising with mismatched leftovers that degrade margin. Se produkt →

Holder planten sund efter overdragelse

Mærk begge ender af hvert link med den samme identifikator, hold støvbeskyttelse på plads på ubrugte porte, og oprethold en patching-disciplin, der registrerer hver bevægelse, tilføjelse og ændring. Gencertificere ethvert link, der bliver gentermineret eller omdirigeret i stedet for at antage, at det stadig opfylder karakteren. Udskift beskadigede patch-ledninger i stedet for at krympe dem igen, da feltkrympede reparationer sjældent holder Cat6A-tolerancer. Planlæg en periodisk audit, der prøver kanaler, kontrollerer kabinettemperaturer i høj-PoE-zoner og afstemmer dokumentationen med, hvad der faktisk er i stativerne. Planter, der følger denne rutine, gennemgår deres 10G kobberrevision år senere uden dramatik, og planter, der springer det over, opdager normalt forskellen under en flytning, tilføjelse eller ændring på det værst mulige tidspunkt.

Nøglekonklusion: En 10G kobberkanal er kun så god som dens værste terminering, så håndhæv regler for snoning, bøjningsradius, bundling og certificering ved installationen og fortsæt med at certificere igen efter hver ændring.

Ofte stillede spørgsmål: 10G kobber spørgsmål købere stiller mest

Spørgsmålene nedenfor dukker op gentagne gange i samtaler med distributører, integratorer og projektentreprenører. Svarene er holdt korte og praktiske, så du kan løfte dem direkte ind i din egen projektdokumentation.
